วิธีการติดตั้งอุปกรณ์กราวด์ป้องกันไฟฟ้าสถิตย์

วิธีการติดตั้งอุปกรณ์กราวด์ป้องกันไฟฟ้าสถิตย์

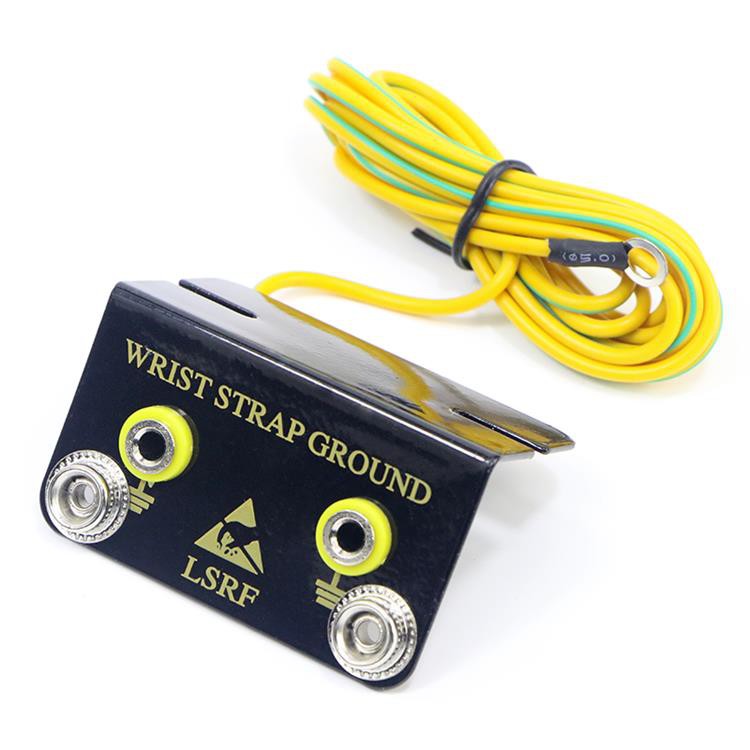

สำหรับการลงกราวด์ที่ดี ควรฝังแผ่นทองแดงขนาดใหญ่หลายแผ่นในหลุมขนาดใหญ่ด้านนอก จากนั้นใช้แท่งทองแดงหรือตาข่ายทองแดงในการเชื่อมต่อภายในอาคารเพื่อให้ได้ผลลัพธ์ที่ดี (โลหะอื่นๆ ก็ใช้ได้ แต่ไวต่อการกัดกร่อน)

ระบบสายดินของห้องคอมพิวเตอร์เป็นวิธีที่สำคัญในการป้องกันการรบกวนของการเชื่อมต่อแบบ capacitive กาฝาก ปกป้องความปลอดภัยของอุปกรณ์และผู้คน และรับประกันการทำงานที่เสถียรและเชื่อถือได้ของระบบคอมพิวเตอร์

ระบบการต่อสายดินของคอมพิวเตอร์อิเล็กทรอนิกส์นั้น *เรียบง่าย และ *ประหยัด ในการออกแบบป้องกันการรบกวน และยังเป็นวิธีการของ *ผลกระทบที่มีนัยสำคัญอีกด้วย หากการต่อสายดินเข้ากับแผ่นป้องกันได้ถูกต้อง ปัญหาด้านเสียงจะสามารถแก้ไขได้ดีขึ้น

ดังนั้น เพื่อให้มั่นใจถึงการทำงานของระบบคอมพิวเตอร์ที่ปลอดภัย เชื่อถือได้ และเสถียร และเพื่อความปลอดภัยของอุปกรณ์และผู้คน ระบบสายดินที่เหมาะสมควรได้รับการออกแบบสำหรับความต้องการที่แตกต่างกันของคอมพิวเตอร์ประเภทต่างๆ

ตามข้อกำหนดของระบบสายดินของคอมพิวเตอร์ในมาตรฐานแห่งชาติ"ข้อกำหนดทางเทคนิคของคอมพิวเตอร์" สถานีประมวลผลโดยทั่วไปมีประเภทต่อไปนี้:

กราวด์ DC ของระบบคอมพิวเตอร์ ค่าความต้านทานไม่เกิน1Ω

พื้นที่ทำงาน AC; ค่าความต้านทานไม่เกิน4Ω

พื้นป้องกันความปลอดภัย ค่าความต้านทานไม่เกิน4Ω

สายดินป้องกันไฟฟ้าสถิตย์; ค่าความต้านทานไม่น้อยกว่า4Ω

พื้นดินป้องกันฟ้าผ่า; ค่าความต้านทานไม่น้อยกว่า 10Ω

การต่อสายดินที่เรียกว่าหมายถึงการเชื่อมต่อจุดหนึ่งในวงจรหรือเปลือกโลหะบางอย่างกับกราวด์ด้วยลวด เป้าหมายคือการอำนวยความสะดวกในการไหลของกระแสดิน ดังนั้น ยิ่งความต้านทานกราวด์ต่ำ กระแสดินก็จะยิ่งไหลง่ายขึ้น นอกจากนี้ สำหรับการต่อสายดินของระบบคอมพิวเตอร์อิเล็กทรอนิกส์ ขอแนะนำให้ลดความผันผวนที่อาจเกิดขึ้นซึ่งก่อให้เกิดเสียงรบกวนให้น้อยที่สุดด้วย ดังนั้นความต้านทานกราวด์จึงต่ำที่สุดเช่นกัน

เมื่อจัดการกับการต่อสายดินของคอมพิวเตอร์ คุณควรใส่ใจกับสองประเด็นต่อไปนี้:

วงจรสัญญาณและวงจรไฟฟ้า วงจรไฟฟ้าแรงสูง และวงจรไฟฟ้าแรงต่ำ ไม่ควรใช้กราวด์ทั่วไป

การต่อลงกราวด์ของวงจรที่มีความละเอียดอ่อนควรถูกแยกออกหรือหุ้มฉนวนเพื่อป้องกันการรบกวนที่เกิดจากการกลับกราวด์และการเหนี่ยวนำไฟฟ้าสถิต

หน้าที่และวิธีการใช้งานของสายกราวด์หลายสายมีการอธิบายดังนี้:

บทบาทของสถานที่ทำงานด้านการสื่อสาร

ในระบบคอมพิวเตอร์มีอุปกรณ์ไฟฟ้าจำนวนมากที่ใช้ไฟกระแสสลับ 380V/220V เช่น อุปกรณ์ต่อพ่วงคอมพิวเตอร์ หม้อแปลง พัดลมบนตู้อุปกรณ์เครื่องปรับอากาศและอุปกรณ์บำรุงรักษา ตามข้อบังคับของประเทศ จำเป็นต้องมีการต่อสายดิน กล่าวคือ จุดที่เป็นกลางมีการต่อสายดิน หรือที่เรียกว่าสายดินทุติยภูมิ บทบาทของมันคือการรับรองความปลอดภัยส่วนบุคคลและความปลอดภัยของอุปกรณ์

ในระบบคอมพิวเตอร์ มีอุปกรณ์ไฟฟ้ากระแสสลับจำนวนมาก แต่ปัญหาการต่อสายดินรองของอุปกรณ์ไฟฟ้ากระแสสลับมักไม่ได้รับความสนใจจากผู้คนอย่างจริงจัง ซึ่งมักก่อให้เกิดอันตรายต่อผู้คนและอุปกรณ์โดยไม่จำเป็น

มาตรการเฉพาะ:

เชื่อมต่อจุดที่เป็นกลางนอกคอมพิวเตอร์ด้วยสายหุ้มฉนวนเป็นอนุกรมกับสายกลางของตู้จ่ายไฟ จากนั้นต่อสายดินด้วยบัสกราวด์ จุดที่เป็นกลางของอุปกรณ์ไฟฟ้ากระแสสลับอื่นๆ เช่น เครื่องปรับอากาศ พัดลมระบายอากาศ และอุปกรณ์รักษาเสถียรภาพความถี่และแรงดันไฟฟ้า ได้รับการต่อสายดินอย่างอิสระตามรหัสไฟฟ้า

ฐานป้องกันที่ปลอดภัย

ทำการต่อกราวด์ที่ดีระหว่างเปลือกของอุปกรณ์ทั้งหมดในห้องเครื่องกับเปลือกของมอเตอร์ เครื่องปรับอากาศ ฯลฯ และกราวด์ซึ่งเรียกว่ากราวด์นิรภัย เมื่อฉนวนถูกทำลาย อิมพีแดนซ์ระหว่างแชสซีกับกราวด์จะมีขนาดใหญ่มากจนแรงดันไฟฟ้าบนแชสซีนั้นโดยทั่วไปเท่ากับแรงดันไฟฟ้าของแหล่งจ่ายไฟกระแสสลับ (220V) เมื่อร่างกายมนุษย์สัมผัสตัวเรือนและฉนวนของร่างกายมนุษย์กับพื้นไม่ดี จะมีกระแสน้ำไหลผ่านร่างกายมนุษย์เป็นจำนวนมากซึ่งเป็นอันตรายอย่างยิ่ง หากกรณีมีพื้นฐาน สถานการณ์จะแตกต่างไปจากเดิมอย่างสิ้นเชิง เมื่อฉนวนถูกทำลายลง กระแสลัดวงจรของกราวด์จะเข้าสู่โลกตามเส้นทางทั้งสองของสายกราวด์และร่างกายมนุษย์ เนื่องจากความต้านทานกราวด์มีขนาดเล็กมาก จึงน้อยกว่าความต้านทานของร่างกายมนุษย์มาก กระแสที่มีค่ามากจะเข้าสู่โลกผ่านการต้านทานต่อกราวด์ จึงเป็นการปกป้องความปลอดภัยส่วนบุคคล

การดำเนินการตามมาตรการ:

กราวด์ป้องกันความปลอดภัยในห้องคอมพิวเตอร์คือการเชื่อมต่อตู้ของตู้ทั้งหมดเป็นอนุกรมด้วยสายฉนวนหลายเส้น จากนั้นใช้บัสกราวด์ (ลวดถักแบบหลายเกลียวเชื่อมต่อกับกราวด์)

อุปกรณ์อื่นๆ ในห้องคอมพิวเตอร์ เช่น เครื่องปรับอากาศ เชื่อมต่อแยกกัน

กราวด์ DC ของระบบคอมพิวเตอร์เรียกอีกอย่างว่ากราวด์ลอจิคัล

เพื่อให้คอมพิวเตอร์ทำงานได้ตามปกติ วงจรอิเล็กทรอนิกส์ทั้งหมดของเครื่องต้องทำงานบนศักย์ฐานที่มั่นคง ซึ่งเป็นจุดอ้างอิงศักย์ศูนย์ เมื่อออกแบบกราวด์ DC ควรให้ความสนใจกับการกำจัดแรงดันสัญญาณรบกวนที่เกิดขึ้นเมื่อกระแสของแต่ละวงจรไหลผ่านอิมพีแดนซ์กราวด์ทั่วไป แทนที่จะระงับกราวด์ DC เรายังคงใช้กราวด์ DC เพื่อเชื่อมต่อกับกราวด์ กล่าวคือวงจรดิจิตอลในคอมพิวเตอร์อิเล็กทรอนิกส์เชื่อมต่อกับกราวด์ที่มีศักย์เท่ากันและกำหนดค่าความต้านทานตามข้อกำหนดของฝ่าย A

ในระบบที่ใช้กราวด์ DC ต่อกับพื้นโลก ก็ควรมีระบบป้องกันความปลอดภัยภาคพื้นดินที่ดีไปพร้อม ๆ กัน นอกจากนี้ กราวด์ DC และกราวด์เพื่อความปลอดภัยของเคสยังแยกจากกันในระบบคอมพิวเตอร์หลายระบบ กล่าวคือ มีฉนวนหุ้มฉนวนกันในห้องคอมพิวเตอร์ ด้วยวิธีนี้ จะมีทางเดินที่มีความต้านทานต่ำสำหรับการรบกวนความถี่สูงที่พื้น และมีทางเดินที่มีความต้านทานต่ำสำหรับการคายประจุไฟฟ้าของแชสซี (คงที่) ด้วย

การเชื่อมต่อและการเลือกกราวด์ DC:

การต่อสายดินแบบอนุกรม: การต่อสายดินแบบหลายจุดหรือที่เรียกว่าการต่อลงดินแบบอนุกรม คือการเชื่อมต่อสายกราวด์ DC ของแต่ละอุปกรณ์ในระบบคอมพิวเตอร์แบบอนุกรมกับแผ่นทองแดงเป็นสายกราวด์ DC ควรสังเกตว่าสายตรงที่ใช้ในขณะนี้คือเทปพันเกลียวหรือเทปทองแดงหลายเส้นซึ่งควรหุ้มฉนวนจากเคส

การต่อสายดินแบบขนาน: ในระบบคอมพิวเตอร์ที่มีการต่อลงดินแบบจุดเดียว ลวดแบบยืดหยุ่นที่มีฉนวนป้องกันหลายเส้นจะเชื่อมต่อกับสายกราวด์ของบล็อกทองแดง และบล็อกทองแดงเป็นแผ่นที่มีวัสดุฉนวน

ป้องกันฟ้าผ่า

ฟ้าผ่าเป็นปรากฏการณ์การปลดปล่อยตามธรรมชาติในชั้นบรรยากาศ ความเร็วในการคายประจุของฟ้าผ่านั้นเร็วมาก และการเปลี่ยนแปลงของกระแสฟ้าผ่าก็รุนแรงเช่นกัน กระแสฟ้าผ่าจะเพิ่มขึ้นอย่างรวดเร็วเมื่อเมฆฝนฟ้าคะนองเริ่มคายประจุ และกระแสสามารถสูงถึง 200-300 kA ระหว่างฟ้าผ่า ผลกระทบจากการทำลายล้างของฟ้าผ่าโดยทั่วไปสามารถแบ่งออกเป็นสามประเภท **ระดับคือผลกระทบของฟ้าผ่าโดยตรง นั่นคือ ฟ้าผ่าโดยตรงบนอาคารหรืออุปกรณ์ ทำให้เกิดความเสียหาย หมวดหมู่ ** เป็นการกระทำทุติยภูมิของฟ้าผ่า ซึ่งมักเรียกว่าฟ้าผ่าเหนี่ยวนำ กล่าวคือ เอฟเฟกต์แม่เหล็กและเอฟเฟกต์ไฟฟ้าสถิตที่เกิดจากกระแสฟ้าผ่า ซึ่งแสดงออกมาใน: สนามแม่เหล็กไฟฟ้าที่เกิดจากกระแสฟ้าผ่าเปลี่ยนแปลงอย่างมากพร้อมกับฟ้าผ่า หมุนเวียน. ในทางกลับกัน การเหนี่ยวนำประจุไฟฟ้าสถิตจะทำให้เกิดไฟฟ้าแรงสูง (สูงถึงหลายแสนโวลต์) บนวัตถุที่เป็นโลหะหรือวงจรไฟฟ้า ซึ่งอาจเป็นอันตรายต่อความปลอดภัยของอุปกรณ์และบุคลากร ประเภทที่สามคือกระแสฟ้าผ่าส่งไฟฟ้าแรงสูงไปยังภายในอาคารตามสายไฟฟ้าและท่อส่ง ก่อให้เกิดสิ่งที่เรียกว่าการแนะนำที่อาจเกิดขึ้น ซึ่งแน่นอนว่าอันตรายมาก

ส่วนประกอบของอุปกรณ์ป้องกันฟ้าผ่า

โดยทั่วไป อุปกรณ์ป้องกันฟ้าผ่าสามารถแบ่งออกเป็นสามส่วนพื้นฐาน

ตัวต่อท่อลม

อุปกรณ์ตัวต่ออากาศเรียกอีกอย่างว่าอุปกรณ์รับฟ้าผ่า ซึ่งเป็นตัวนำโลหะที่ได้รับกระแสฟ้าผ่า ซึ่งโดยทั่วไปจะเรียกว่าสายล่อฟ้า สายล่อฟ้า หรือสายล่อฟ้า

ดาวน์ไลน์

ตัวนำลงคือตัวนำที่ต่อสายล่อฟ้า (ตาข่าย) และอุปกรณ์ต่อสายดิน และโดยทั่วไปจะวางอยู่บนหลังคาและผนัง หน้าที่ของมันคือการนำกระแสฟ้าผ่าจากอุปกรณ์ฟ้าผ่าไปยังอุปกรณ์ต่อสายดิน

เสากราวด์อุปกรณ์กราวด์

ควรสังเกตว่า เพื่อความปลอดภัยของอุปกรณ์และผู้คน ระยะห่างระหว่างกราวด์ป้องกันฟ้าผ่ากับกราวด์ DC และกราวด์ป้องกันความปลอดภัยควรมากกว่า 15 ม.

ความสัมพันธ์ระหว่างระบบสายดินหลายระบบ

หากคุณรวมกราวด์ DC กราวด์ป้องกันความปลอดภัย กราวด์ AC และกราวด์ป้องกันฟ้าผ่าเข้ากับระบบ และเชื่อมต่อกับกองกราวด์ที่แตกต่างกัน ข้อได้เปรียบที่ใหญ่ที่สุดของโครงร่างนี้คือสามารถป้องกันไม่ให้อุปกรณ์อื่นรบกวนการทำงานที่มั่นคงของ คอมพิวเตอร์. ความซับซ้อนมีราคาแพง และเป็นการยากที่จะหาโอกาสที่เหมาะสม

ตอนนี้เราใช้รูปแบบดังกล่าว กราวด์ DC และกราวด์ป้องกันฟ้าผ่าถูกต่อลงกราวด์แยกกัน และกราวด์ป้องกันความปลอดภัยและกราวด์ AC ใช้กองกราวด์ร่วมกัน นั่นคือสายกลางของอุปกรณ์ไฟฟ้ากระแสสลับทั้งหมดในห้องคอมพิวเตอร์เชื่อมต่อกับขั้วกลางของตู้จ่ายไฟ จากนั้นเปลือกหุ้ม (เฟรม) ของอุปกรณ์แต่ละชิ้นจะเชื่อมต่อกันด้วยสายฉนวนและเชื่อมต่อกับขั้วกลางของตู้จ่ายไฟ จากนั้นใช้บัสบาร์นำไปสู่ห้องเครื่องและต่อกับกองกราวด์
