วิธีตรวจจับสายดินป้องกันไฟฟ้าสถิตย์ในห้องปฏิบัติการ
แม้ว่าโรงงานอิเล็กทรอนิกส์หลายแห่งจะติดตั้งสายดินป้องกันไฟฟ้าสถิตย์ แต่ก็ไม่ได้ทำการทดสอบโดยละเอียดสำหรับการปฏิบัติตามข้อกำหนด ตอนนี้ขอแนะนำให้ใช้อุปกรณ์สำหรับการทดสอบเมื่อติดตั้งสายดินไฟฟ้าสถิตสำหรับองค์กรที่มีความต้องการไฟฟ้าสถิตสูง คุณยังสามารถขอให้ผู้เชี่ยวชาญวัดผลได้อีกด้วย

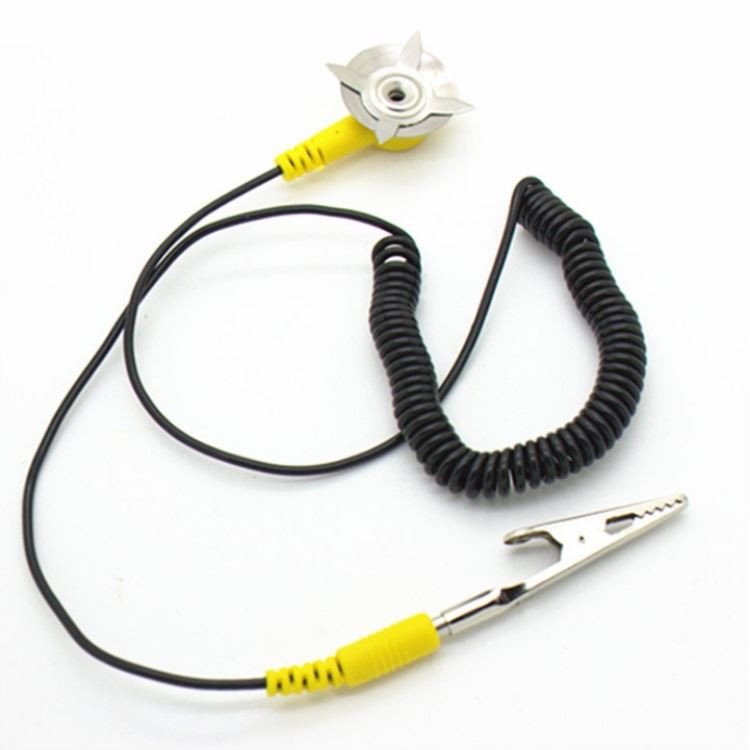

(1) สายกราวด์ป้องกันไฟฟ้าสถิตย์ทั้งหมดใช้สายฉนวนแกนทองแดงหลายเส้นขนาด 6 เมตรและแต่ละชั้นหรือส่วนที่เหมาะสมใช้แท่งทองแดงหรือสวิตช์ที่สูงกว่า 401 และมีดเชื่อมต่อกับสายหลักเพื่ออำนวยความสะดวกในการตรวจสอบและบำรุงรักษา
(2) สายกราวด์ป้องกันไฟฟ้าสถิตย์ควรหุ้มฉนวนอย่างดีกับเปลือกของอุปกรณ์โครงเหล็กปรับแต่งกรอบไฟทำงาน ฯลฯ เพื่อป้องกันไฟฟ้าลัดวงจรการเชื่อมต่อที่ทับซ้อนกันหรือผิวขาด
(3) ที่" ท้ายรถ" ของแท่งทองแดงหรือสวิตช์แบบแบ่งส่วนจะมีการวางสายตรวจสอบอื่น (1.5 ~ 2m²ก็เพียงพอแล้ว) แต่ละเวิร์กช็อปมีจุดตรวจสอบ 2 ~ 3 จุดซึ่งได้รับการแก้ไขและทำเครื่องหมายไว้อย่างชัดเจน
(4) การวัด: ใช้มัลติมิเตอร์ชนิดตัวชี้ไฟล์ความต้านทาน หรือใช้เครื่องทดสอบความต้านทานดิน (เรียกอีกอย่างว่าเครื่องวัดความสั่นไหว)
1) ความต้านทานระหว่างแต่ละจุดทดสอบป้องกันไฟฟ้าสถิตและสายกราวด์ป้องกันไฟฟ้าสถิตย์คือ 5 ~ 15Ωโดยอุดมคติคือ0Ω อย่างไรก็ตามการวัดจริงคือ 2 มม. ² ความต้านทานของเส้นลวดจากจุดทดสอบไปยังจุดสรุป+6mm²และเส้นลวดจากจุดสรุปไปยังจุดที่วัดได้ผลรวมของความต้านทานค่านี้จะอยู่ที่ประมาณ 5-15 Ωและโดยทั่วไปจะไม่เปลี่ยนแปลงหากผลการวัดมีแนวโน้มที่จะ อินฟินิตี้สำหรับสายกราวด์ป้องกันไฟฟ้าสถิตหรือสายวัดมีสายหักซึ่งควรได้รับการซ่อมแซมให้ทันเวลา
2) ความต้านทานระหว่างพื้นป้องกันไฟฟ้าสถิตย์กับพื้นอุปกรณ์ ความต้านทานนี้ประกอบด้วยความต้านทานต่อสายของสายกราวด์ป้องกันไฟฟ้าสถิตย์ + ความต้านทานต่อสายของสายกราวด์ของอุปกรณ์เอง + ความต้านทานกราวด์ระหว่างสายกราวด์ทั้งสอง อย่างไรก็ตามเนื่องจากระดับความแห้งและความเปียกของพื้นดินระหว่างสายกราวด์ทั้งสองสายอิทธิพลของกระแสกราวด์มีความซับซ้อนมากโดยเฉพาะกระแสกราวด์ขนาดทิศทางความถี่ ฯลฯ มีการเปลี่ยนแปลงทุกขณะและ ส่วนใหญ่กำหนดผลการวัดดังนั้นจึงสามารถวัดได้ด้วยเครื่องวัดตัวชี้เท่านั้นและค่าของมันคือตั้งแต่หนึ่งโหลโอห์มไปจนถึงไม่กี่ร้อย K ปกติหมายความว่าไม่มีการลัดวงจรหรือวงจรเปิดระหว่างสถานที่ทั้งสอง
