หลักการพื้นฐานและหลักการป้องกันไฟฟ้าสถิต

หลักการพื้นฐานและหลักการป้องกันไฟฟ้าสถิต

1. สามสถานการณ์ของความเสียหาย ESD

1. ตัวนำที่มีพื้นผิวเต่า (ร่างกายมนุษย์อุปกรณ์ ฯลฯ ) ทำให้เกิดความเสียหายกับอุปกรณ์ที่ต่อสายดินเนื่องจากการปล่อย;

2. อุปกรณ์ได้รับความเสียหายจากการปล่อยไฟฟ้าสถิตและตัวนำ;

3. ในสนามไฟฟ้าสถิตอุปกรณ์จะสัมผัสกับตัวนำที่ต่อสายดินและปล่อยประจุไฟฟ้าและทำให้เกิดความเสียหาย

2. หลักการพื้นฐานสี่ประการของการป้องกัน ESD

1. การเชื่อมต่ออุปกรณ์: ตัวนำที่สัมผัสกับอุปกรณ์ที่มีความละเอียดอ่อนจะตระหนักถึงการเชื่อมต่อที่เหมาะสมเพื่อหลีกเลี่ยงการคายประจุเนื่องจากไฟฟ้าสถิตของสายพาน

2. การควบคุมพลังงานแบบคงที่: ไฟฟ้าสถิตของวัสดุฉนวนไม่สามารถกำจัดได้โดยการต่อสายดินและการเชื่อมต่อที่เหมาะสมดังนั้นการควบคุมพลังงานไฟฟ้าสถิตจะต้องดำเนินการกับอุปกรณ์ที่มีความละเอียดอ่อน

3. บรรจุภัณฑ์ป้องกันไฟฟ้าสถิตย์: อุปกรณ์ที่ออกจากเขตป้องกัน ESD ต้องใช้บรรจุภัณฑ์ป้องกันไฟฟ้าสถิตย์เพื่อป้องกันอิทธิพลของไฟฟ้าสถิตภายนอก

4. ความปลอดภัย **: มาตรการป้องกัน ESD ไม่สามารถลดระดับความปลอดภัยได้เช่นความปลอดภัย

3. วิธีการทางเทคนิคขั้นพื้นฐาน

1. ความเป็นไปได้: หลักการพื้นฐาน: รอจนกว่าสถานะศักย์ไฟฟ้าจะไม่คายประจุ ข้อปฏิบัติ: ①ใช้และเชื่อมต่อวัตถุทั้งหมดที่อาจสัมผัสอุปกรณ์ (จุดเชื่อมต่อทั่วไป) ②สร้างจัมเปอร์ระหว่างระบบสายดินเพื่อหลีกเลี่ยงความแตกต่างที่อาจเกิดขึ้น

2. การต่อสายดิน: หลักการพื้นฐาน: ทำการปล่อยไฟฟ้าสถิตลงสู่พื้นโลกโดยใช้สายดินหรืออุปกรณ์ต่อสายดิน ข้อปฏิบัติ: ①สร้างระบบสายดินไฟฟ้าสถิต ②การใช้วัสดุที่เป็นสื่อกระแสไฟฟ้าสถิต ③สองวิธี: กราวด์แข็งและกราวด์อ่อน

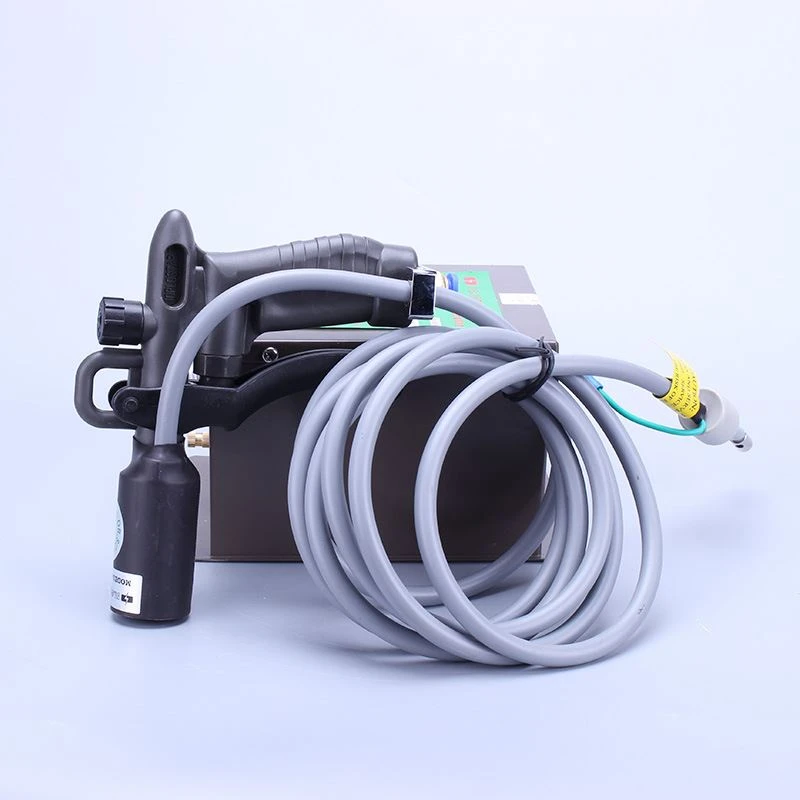

3. ไอออไนเซชันและการทำให้เป็นกลาง: หลักการพื้นฐาน: อากาศที่แตกตัวเป็นไอออนก่อให้เกิดไอออนบวกและลบซึ่งทำให้ประจุไฟฟ้าสถิตเป็นกลาง วิธีการ: ①Ionพัดลมปืนลมไอออนบาร์ไอออน; ②เครื่องกำจัดไฟฟ้าสถิตอิออนเหนี่ยวนำในตัว

4. การควบคุมความต้านทาน: หลักการพื้นฐาน: ด้วยการควบคุมความต้านทานจะสามารถควบคุมการปล่อยหรือปล่อยเต่าพื้นผิวที่แข็งแรงมากเกินไปในขณะที่มั่นใจในความปลอดภัยของร่างกายมนุษย์ วิธีการ: ①การใช้วัสดุกระจายไฟฟ้าสถิต ②เชื่อมต่อตัวต้านทาน จำกัด กระแสเพื่อความปลอดภัย

5. การป้องกันการปล่อยไฟฟ้าสถิต: หลักการพื้นฐาน: ป้องกันสนามไฟฟ้าสถิตและปิดกั้นกระแสไฟฟ้าสถิตไม่ให้ไหลผ่านอุปกรณ์ที่มีความอ่อนไหว ข้อปฏิบัติ: ①การใช้วัสดุป้องกันไฟฟ้าสถิตและภาชนะป้องกัน ②วัสดุฉนวนและโครงสร้างกั้น

6. การควบคุมความชื้น: หลักการพื้นฐาน: เพิ่มความชื้นเพื่อลดการเกิดไฟฟ้าสถิตและลดแรงเสียดทาน วิธีการ: ①ควบคุมความชื้นที่ 40 ~ 70% (ตรงตามข้อกำหนดของมาตรฐานส่วนใหญ่)

7. การเลือกวัสดุและการควบคุมกระบวนการเพื่อหลีกเลี่ยงไฟฟ้าสถิต: หลักการพื้นฐาน: ลดไฟฟ้าสถิตโดยใช้วัสดุที่ไม่ก่อให้เกิดไฟฟ้าสถิต พื้นผิวของวัสดุเรียบและสะอาดและไฟฟ้าสถิตจะลดลง การประยุกต์ใช้ลำดับไฟฟ้าสถิต วิธีการ: ①ใช้วัสดุป้องกันไฟฟ้าสถิตย์ ②ใช้สารป้องกันไฟฟ้าสถิตย์

8. การทำเครื่องหมายและการติดฉลาก: ทำเครื่องหมายอุปกรณ์ที่มีความละเอียดอ่อนเพื่อหลีกเลี่ยงการจัดเก็บการขนส่งและการใช้งานเป็นอุปกรณ์ที่ไม่ละเอียดอ่อน ทำเครื่องหมายอุปกรณ์และวัสดุป้องกัน ESD เพื่อระบุการทำงานและป้องกันการใช้งานเกินระยะเวลาที่กำหนด สำหรับ EPA (พื้นที่ทำงานป้องกัน ESD เวิร์กสเตชัน) เพื่อระบุตัวตน สำหรับความเสี่ยงที่อาจเกิดขึ้นใน EPA (IEC); สำหรับจุดกราวด์ สำหรับเอกสารและภาพวาดการออกแบบที่เกี่ยวข้องกับอุปกรณ์ที่ละเอียดอ่อน (IEC); สำหรับอุปกรณ์ใน EPA (IEC)

9. วงจรป้องกันและการออกแบบโครงสร้างช่วยเพิ่มความสามารถในการป้องกันไฟฟ้าสถิตย์
