การทดสอบประสิทธิภาพและมาตรฐานสำหรับเสื้อผ้าปลอดฝุ่นป้องกันไฟฟ้าสถิตย์

การทดสอบประสิทธิภาพและมาตรฐานสำหรับเสื้อผ้าปลอดฝุ่นป้องกันไฟฟ้าสถิตย์

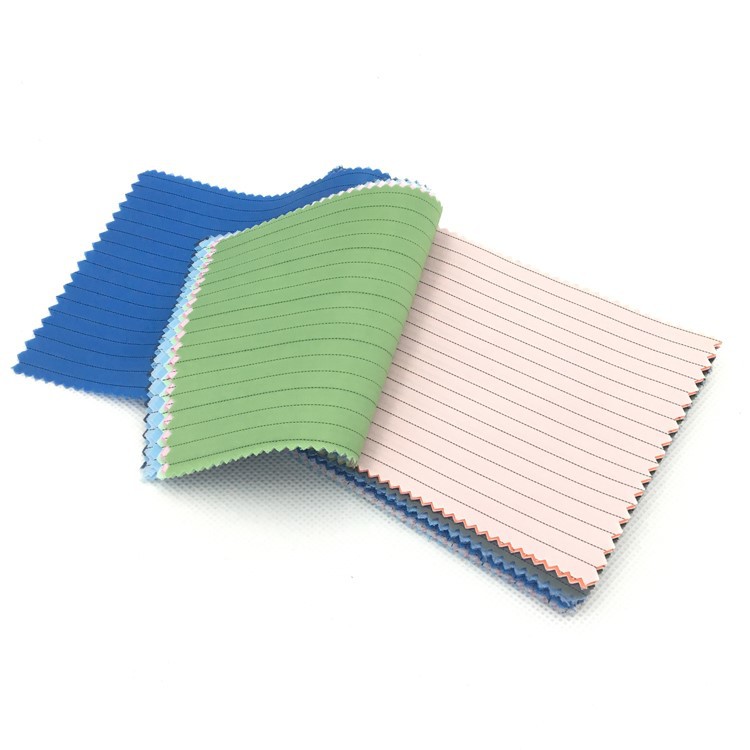

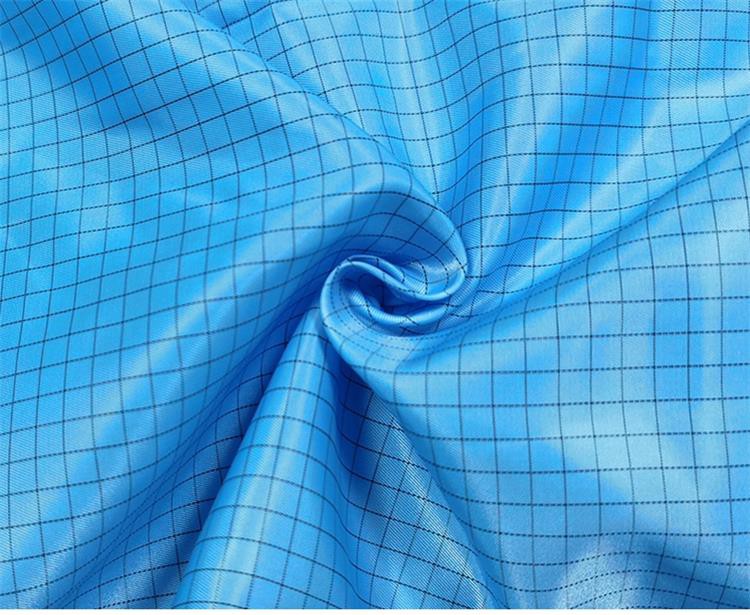

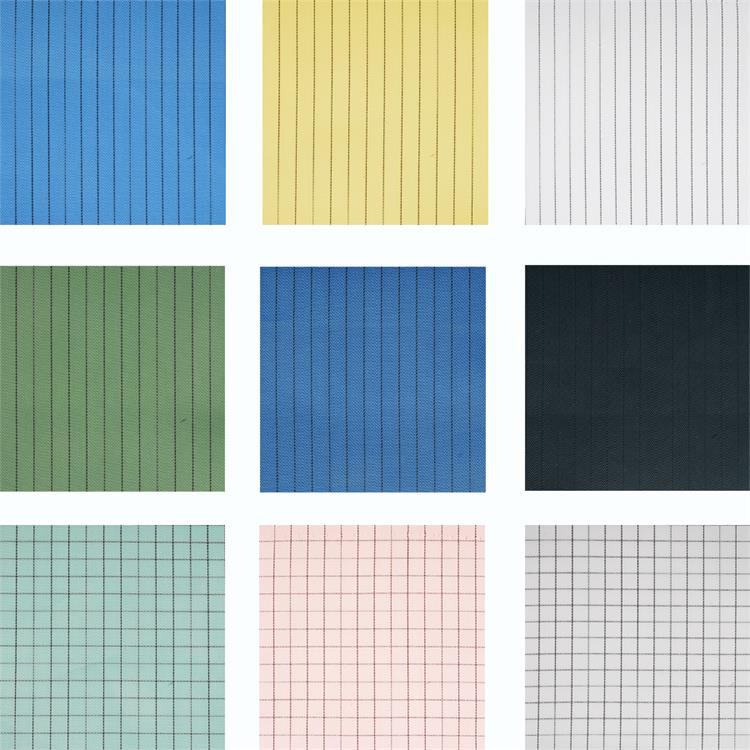

เสื้อผ้าที่ปราศจากฝุ่นเรียกอีกอย่างว่าเสื้อผ้าที่ป้องกันไฟฟ้าสถิตย์และเสื้อผ้าที่สะอาด ผ้าทำจากเส้นใยโพลีเอสเตอร์ ด้ายยืนหรือด้ายยืนและด้ายพุ่งฝังเส้นใยนำไฟฟ้าซีรีส์ Belltron® 9R ของญี่ปุ่น ซึ่งมีประสิทธิภาพป้องกันไฟฟ้าสถิตย์และป้องกันฝุ่นได้ดีเยี่ยม และใช้กันอย่างแพร่หลายในพื้นที่ป้องกันไฟฟ้าสถิตย์และทำความสะอาดปราศจากฝุ่น พื้นที่

1: การทดสอบประสิทธิภาพการป้องกันไฟฟ้าสถิตย์
การป้องกันไฟฟ้าสถิตเป็นคุณสมบัติที่สำคัญของเสื้อผ้าที่ปราศจากฝุ่น โดยเฉพาะอย่างยิ่งในอุตสาหกรรมต่างๆ เช่น ไมโครอิเล็กทรอนิกส์ ซึ่งมีข้อกำหนดที่เข้มงวดมากขึ้นเกี่ยวกับประสิทธิภาพการป้องกันไฟฟ้าสถิตย์ของเสื้อผ้า การทดสอบทั่วไปมีสองส่วน: การทดสอบความต้านทานพื้นผิวและการทดสอบแรงดันแรงเสียดทาน

1. การทดสอบความต้านทานพื้นผิว
หลักการ: การทดสอบนี้สามารถตรวจสอบผลการนำไฟฟ้าของด้ายนำไฟฟ้า และดูว่ากระบวนการเย็บระหว่างผ้ากับผ้าเป็นไปตามข้อกำหนดหรือไม่ เช่น การเชื่อมต่อระหว่างด้ายนำไฟฟ้า สภาวะการทดสอบ: อุณหภูมิ: (20±5)0C ความชื้นสัมพัทธ์: (35±5) เปอร์เซ็นต์ แรงดันทดสอบ: (100±5)V เวลาทดสอบ 15S วิธีทดสอบ: วางชุดทำงานทดสอบบนแท่นทดสอบพิเศษ (ค่าความต้านทานตาราง มากกว่าหรือเท่ากับ 103Ω) ให้ใช้เครื่องวัดความต้านทานในการทดสอบ โดยปกติจะต้องทดสอบจุดต่างๆ ของชุดทำงาน เช่น ระหว่างผ้าชิ้นหนึ่ง ระหว่างผ้าต่างชิ้น ระหว่างแขนเสื้อ ระหว่างกางเกงกับกางเกง ฯลฯ ผลการทดสอบ: ใช้ค่าเฉลี่ยทางเรขาคณิตของการวัด 5 ครั้ง

เครื่องทดสอบความต้านทานพื้นผิว เครื่องทดสอบความต้านทานพื้นผิว

2. การทดสอบไทรโบอิเล็กทริก
หลักการ: การทดสอบนี้มีไว้เพื่อตรวจสอบว่าผ้าสามารถถึงค่าคงที่ที่ระบุในช่วงเวลาสั้น ๆ หรือไม่หลังจากสะสมแรงดันไฟฟ้าผ่านแรงเสียดทาน เงื่อนไขการทดสอบ: อุณหภูมิ: (20±5)0C ความชื้นสัมพัทธ์: (35±5) เปอร์เซ็นต์ วิธีทดสอบ: บนแท่นทดสอบ ESD โดยเฉพาะ (ต่อสายดิน) ผู้ทดสอบถูพื้นผิวของผ้าด้วยแรงระดับหนึ่ง และเวลาความเร็ว (ปกติ 5-10 ครั้ง) จากนั้นใช้โพรบของเครื่องทดสอบแรงดันไฟฟ้าแบบพิเศษเพื่อเล็งไปที่ส่วนที่ถูเป็นระยะทางประมาณ 5 ซม. และอ่านค่าแรงดันไฟฟ้าหลังจากวินาทีที่ 5 ผลการทดสอบ: แรงดันแรงเสียดทานควรน้อยกว่า 100V

สำหรับอนุภาคมลพิษที่ติดอยู่ด้านในและด้านนอกของชุดทำงานสะอาดที่ใช้ในห้องปลอดเชื้อ จะใช้วิธีการวัด 4 วิธีดังต่อไปนี้:

1. วิธีการด้วยกล้องจุลทรรศน์ (ASTM-F-51) หัววัดทดสอบมีไดอะแฟรมตัวกรองซึ่งเชื่อมต่อโดยตรงกับปั๊มวัดปริมาณการดูด และปริมาณอากาศที่ผ่านคือ 28 ลิตร/นาที ในระหว่างการทดสอบ ปล่อยให้อากาศผ่านชุดทดสอบ จับอนุภาคฝุ่นในอากาศบนแผ่นกรองที่ใช้สำหรับการทดสอบ สังเกตและนับจำนวนอนุภาคฝุ่นด้วยกล้องจุลทรรศน์ 400 เท่า อ่านจำนวนอนุภาค 0.5-5 และมากกว่า 5 บนเยื่อกรอง มีกริดขนาด 3.08 มม. พิมพ์อยู่บนเยื่อกรอง และสามารถอ่านจำนวนอนุภาคในกริดได้ 2. วิธีการนับ (วิธีการแก้ไข ASTM-F-51)

ปล่อยให้อากาศผ่านชุดทดสอบ และใช้เครื่องนับอนุภาคเพื่อวัดขนาดและจำนวนของอนุภาคที่ก่อให้เกิดฝุ่น วางตัวอย่างบนแท่นที่มีตาข่ายโลหะ ใช้ตัวเก็บตัวอย่าง (แทนที่ด้วยตัวยึดตัวกรอง 47 มม.) สำหรับการสัมผัสและการดูด และปริมาณอากาศที่ผ่านคือ 28 ลิตร/นาที 3. การทดสอบกลอง Helmke

ใส่ตัวอย่างลงในถังซักแบบหมุนโดยมีช่องเปิดด้านข้างแล้วหมุน ตัวอย่างอนุภาคฝุ่นจากถังซัก วัดจำนวนอนุภาคด้วยเครื่องนับอนุภาค และกำหนดระดับความสะอาด ขนาดของดรัมหมุนคือ 43 ซม. × 33 ซม. และมีใบมีด 4 ใบอยู่ด้านในของถัง และจำนวนรอบการหมุนของถังคือ 10 รอบต่อนาที 4. วิธีการสั่นสะเทือน

ตัวอย่างถูกวางไว้ในห้องเล็ก ๆ และอนุภาคจะถูกสร้างขึ้นโดยการสั่นสะเทือนและแรงบิด และวัดด้วยเครื่องนับอนุภาค ในเวลาเดียวกัน อนุภาคที่มีขนาดอนุภาคใหญ่ (มากกว่า 25) จะถูกจับบนเยื่อกรอง และอ่านค่าจำนวนอนุภาคได้ ปริมาณลมคือ 3.5 ฟุต/นาที (0.099m/mim) และความถี่ในการสั่นสะเทือนคือ 150 ครั้ง/นาที ในปัจจุบัน ในประเทศของฉันยังไม่มีมาตรฐานระดับชาติสำหรับการทดสอบประสิทธิภาพการปราศจากฝุ่นของชุดทำงานที่สะอาด คุณสามารถอ้างถึงมาตรฐานอุตสาหกรรมของญี่ปุ่น JIS-B-9923 ที่ศึกษาโดยคณะกรรมการพิเศษของ Japan Air Cleaning Association และมาตรฐาน IES ของอเมริกา RP-CC-003-87-T สำหรับการประเมินประสิทธิภาพการปราศจากฝุ่น อุตสาหกรรมต่างๆ สามารถใช้ตามมาตรฐานคลีนิคเวิร์กช็อปที่กำหนดในมาตรฐานสากล ISO/TC209 รวมกับระดับความสะอาดที่เกี่ยวข้อง

การทดสอบประสิทธิภาพและมาตรฐานเสื้อผ้าปลอดฝุ่น

เสื้อผ้าที่ปราศจากฝุ่นเรียกอีกอย่างว่าเสื้อผ้าที่ป้องกันไฟฟ้าสถิตย์และเสื้อผ้าที่สะอาด ผ้าทำจากเส้นใยโพลีเอสเตอร์ ด้ายยืนหรือด้ายยืนและด้ายพุ่งฝังเส้นใยนำไฟฟ้าซีรีส์ Belltron® 9R ของญี่ปุ่น ซึ่งมีประสิทธิภาพป้องกันไฟฟ้าสถิตย์และป้องกันฝุ่นได้ดีเยี่ยม และใช้กันอย่างแพร่หลายในพื้นที่ป้องกันไฟฟ้าสถิตย์และทำความสะอาดปราศจากฝุ่น พื้นที่

1: การทดสอบประสิทธิภาพการป้องกันไฟฟ้าสถิตย์
การป้องกันไฟฟ้าสถิตเป็นคุณสมบัติที่สำคัญของเสื้อผ้าที่ปราศจากฝุ่น โดยเฉพาะอย่างยิ่งในอุตสาหกรรมต่างๆ เช่น ไมโครอิเล็กทรอนิกส์ ซึ่งมีข้อกำหนดที่เข้มงวดมากขึ้นเกี่ยวกับประสิทธิภาพการป้องกันไฟฟ้าสถิตย์ของเสื้อผ้า การทดสอบทั่วไปมีสองส่วน: การทดสอบความต้านทานพื้นผิวและการทดสอบแรงดันแรงเสียดทาน

1. การทดสอบความต้านทานพื้นผิว
หลักการ: การทดสอบนี้สามารถตรวจสอบผลการนำไฟฟ้าของด้ายนำไฟฟ้า และดูว่ากระบวนการเย็บระหว่างผ้ากับผ้าเป็นไปตามข้อกำหนดหรือไม่ เช่น การเชื่อมต่อระหว่างด้ายนำไฟฟ้า

เงื่อนไขการทดสอบ: อุณหภูมิ: (20±5)0C ความชื้นสัมพัทธ์: (35±5) เปอร์เซ็นต์ แรงดันทดสอบ: (100±5)V เวลาทดสอบ 15S

วิธีทดสอบ: วางชุดทำงานที่จะทดสอบในแนวราบบนโต๊ะทดสอบพิเศษ (ความต้านทานพื้นผิวโต๊ะมากกว่าหรือเท่ากับ103Ω) และใช้เครื่องทดสอบความต้านทานในการทดสอบ โดยปกติแล้วจำเป็นต้องทดสอบจุดต่างๆ ของชุดทำงาน เช่นเดียวกับผ้าชิ้นหนึ่ง ระหว่างชิ้นผ้า ระหว่างแขนเสื้อ ระหว่างกางเกงกับกางเกงขายาว ฯลฯ

ผลการทดสอบ: ใช้ค่าเฉลี่ยทางเรขาคณิตของการวัด 5 ครั้ง
เครื่องทดสอบความต้านทานพื้นผิว

2. การทดสอบไทรโบอิเล็กทริก

หลักการ: การทดสอบนี้มีไว้เพื่อตรวจสอบว่าผ้าสามารถถึงค่าคงที่ที่ระบุในช่วงเวลาสั้น ๆ หรือไม่หลังจากสะสมแรงดันไฟฟ้าผ่านแรงเสียดทาน

เงื่อนไขการทดสอบ: อุณหภูมิ: (20±5)0C ความชื้นสัมพัทธ์: (35±5) เปอร์เซ็นต์

วิธีการทดสอบ: บนแท่นทดสอบ ESD เฉพาะ (ต่อสายดิน) ผู้ทดสอบถูพื้นผิวของผ้าหลาย ๆ ครั้ง (ปกติ 5-10 ครั้ง) ด้วยแรงและความเร็วระดับหนึ่ง จากนั้นแยกโพรบของเครื่องทดสอบแรงดันไฟฟ้าเฉพาะออกโดย 5ซม. จัดตำแหน่งส่วนที่ถูไปทางซ้ายและขวา และอ่านค่าแรงดันไฟฟ้าหลังจากวินาทีที่ 5

ผลการทดสอบ: แรงดันแรงเสียดทานควรน้อยกว่า 100V
