วิธีการใช้เค้าโครงต่อต้าน-แบบคงที่ในเวิร์กช็อปการผลิต

อันตรายจากไฟฟ้าสถิตปรากฏชัดเจน และขณะนี้ผู้ผลิตจำนวนมากขึ้นเรื่อยๆ กำลังใช้มาตรการและโครงการป้องกันไฟฟ้าสถิต-ในระดับต่างๆ อย่างไรก็ตาม สิ่งสำคัญคือต้องรับรู้ว่าโครงการป้องกันไฟฟ้าสถิต-ที่สมบูรณ์และมีประสิทธิภาพจะต้องได้รับการปรับแต่งให้เหมาะกับสถานการณ์เฉพาะขององค์กรและวัตถุประสงค์การทำงานที่แตกต่างกัน มาตรการต่อต้าน-คงที่ควรเป็นระบบและครอบคลุม มิฉะนั้นอาจส่งผลเสียหรือก่อให้เกิดการฟันเฟืองแบบทำลายล้างได้ ด้านล่างนี้ เราจะพูดถึงวิธีการป้องกันไฟฟ้าสถิต-เฉพาะสำหรับเวิร์กช็อป

I. ป้องกัน-พื้นที่ทำงานคงที่

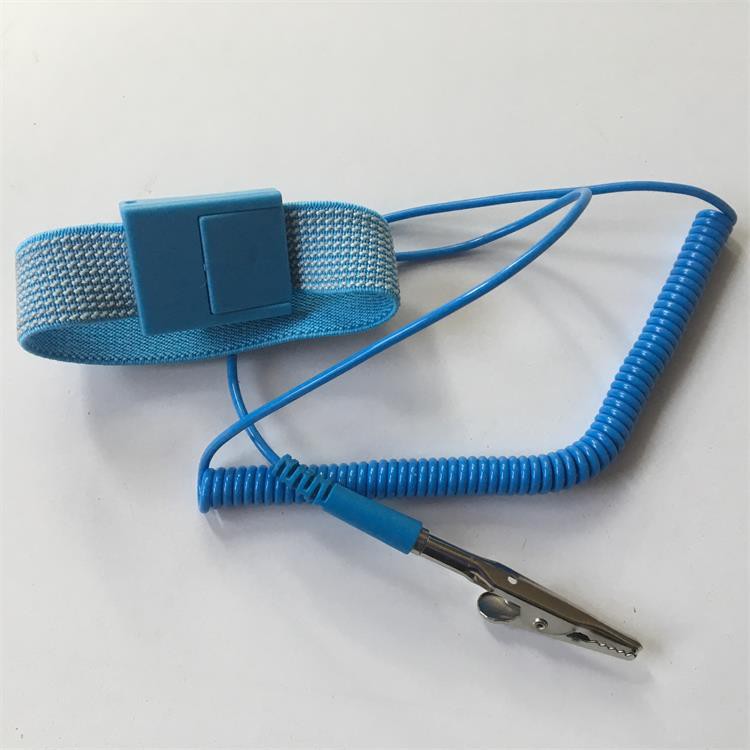

wrist strap 2

wrist strap and ground cord

1. วัสดุพื้น: พื้นควรทำจากวัสดุที่นำไฟฟ้าสถิต- เช่น พื้นยกแบบป้องกันไฟฟ้าสถิตหรือ-เสื่อป้องกันไฟฟ้าสถิตย์ที่วางอยู่บนพื้นธรรมดาและมีการต่อสายดินอย่างมีประสิทธิภาพ ห้ามใช้พื้นไม้โดยตรงหรือปูขนสัตว์ ป่าน พรมใยสังเคราะห์ และวัสดุปูพื้นธรรมดา

2. การต่อสายดิน: ระบบป้องกันไฟฟ้าสถิต-ต้องมีอุปกรณ์สายดินที่เป็นอิสระและเชื่อถือได้ โดยทั่วไปความต้านทานต่อสายดินควรน้อยกว่า 10Ω และวิธีการติดตั้งและทดสอบควรเป็นไปตามข้อกำหนดของ GBJ 97 สายดินป้องกัน-ต้องไม่เชื่อมต่อกับสายนิวทรัลของแหล่งจ่ายไฟ และต้องไม่ใช้ร่วมกับสายดินป้องกันฟ้าผ่า ค. ควรใช้ระบบจ่ายไฟแบบสายไฟสาม-เฟสที่ห้า- โดยสายดินทำหน้าที่เป็นสายดินป้องกัน-ไฟฟ้าสถิตย์ (แต่ต้องไม่ผสมสายนิวทรัลและสายดินเข้าด้วยกัน)
ง. พื้นที่หน้าตัด-ของตัวนำสายดินหลักไม่ควรน้อยกว่า 100 มม.² พื้นที่หน้าตัด-ของตัวนำไฟฟ้าสาขาควรมีขนาดไม่น้อยกว่า 6 มม.² สายดินสำหรับอุปกรณ์และโต๊ะทำงานควรใช้ตัวนำเคลือบพลาสติก-เกลียว{6}}หลายเส้นโดยมีพื้นที่หน้าตัด-ไม่ต่ำกว่า 1.25 มม.² และสีของสายดินควรเป็นสีเหลือง-สีเขียว
จ. ตัวนำสายดินหลักควรเชื่อมต่อด้วยการบัดกรี
ฉ. ขั้วต่อการเชื่อมต่อของอุปกรณ์ป้องกันไฟฟ้าสถิต-ควรให้แน่ใจว่าหน้าสัมผัสที่เชื่อถือได้ รวมถึงการติดตั้งและการถอดที่ง่ายดาย อนุญาตให้ใช้ขั้วต่อชนิดแคลมป์-หลายชนิด เช่น ขั้วต่อแบบ snap- และช่องเสียบปลั๊ก
ก. สถานที่ทำงานที่มีความต้องการความต้านทานต่อสายดินสูงควรติดตั้งอุปกรณ์ตรวจสอบและแจ้งเตือนระบบสายดิน เช่น อุปกรณ์ตรวจสอบและเตือนระบบสายดิน SL-038A ของบริษัทของเรา ซึ่งสามารถตรวจสอบการสัมผัสระหว่างสายกราวด์กับสายดินได้ตลอดเวลา

3. วัสดุฝ้าเพดาน: ควรเลือกวัสดุป้องกัน-ไฟฟ้าสถิต โดยทั่วไป อนุญาตให้ใช้ผลิตภัณฑ์แผ่นยิปซัมได้ แต่ห้ามใช้ผลิตภัณฑ์พลาสติกธรรมดา. 4. วัสดุปิดผนัง: ควรใช้วอลเปเปอร์ป้องกันไฟฟ้าสถิต โดยทั่วไปอนุญาตให้ใช้แผ่นยิปซั่มหรือสีปูนขาวได้ แต่ห้ามใช้วอลเปเปอร์ธรรมดาและวอลเปเปอร์พลาสติก

5. การควบคุมความชื้น: ความชื้นสัมพัทธ์ของพื้นที่ทำงานที่ป้องกันไฟฟ้าสถิตไม่ควรน้อยกว่า 50% ข. อาจใช้เครื่องทำความชื้นเพื่อเพิ่มความชื้นได้ หากไม่ก่อให้เกิดผลเสียต่อผลิตภัณฑ์ ค. ความชื้นในห้องคอมพิวเตอร์ควรเป็นไปตามข้อกำหนดที่เกี่ยวข้องของ GB 2887 และห้องคอมพิวเตอร์ที่คล้ายกันควรเป็นไปตามข้อกำหนดนี้ด้วย

6. ขอบเขตพื้นที่: ควรทำเครื่องหมายขอบเขตของพื้นที่ทำงานป้องกันไฟฟ้าสถิตอย่างชัดเจนและควรแสดงสัญญาณเตือนในตำแหน่งที่เห็นได้ชัดเจน สัญญาณเตือนควรเป็นไปตาม GJB1649 ควรติดตั้งอ่างลมไอออไนซ์ที่ทางเข้าพื้นที่ทำงาน

7. แหล่งกำเนิดไฟฟ้าสถิต: ห้ามใช้ผลิตภัณฑ์ที่ก่อให้เกิดประจุไฟฟ้าสถิตได้ง่ายหรือสัมผัสภายในพื้นที่ทำงานป้องกันไฟฟ้าสถิต ซึ่งรวมถึงพื้นผิวที่ทาสีหรือเคลือบเงา พื้นผิวลามิเนตพลาสติกธรรมดา พื้นไวนิลและเรซินธรรมดา- เสื่อน้ำมันพลาสติกและธรรมดา และพื้นไม้ขัดเงาและแว็กซ์ เสื้อผ้าทำงานเรซินไวนิลทั่วไป หมวก รองเท้า ผ้าโพลีเอสเตอร์ เส้นใยสังเคราะห์ และผ้าไนลอนทั่วไป พื้นพลาสติกและยางทั่วไป- เครื่องมือและอุปกรณ์ในการทำงาน กล่องพลาสติก ชั้นวาง ขวด ถาด และผลิตภัณฑ์กระดาษทั่วไป โฟมทั่วไปและเครื่องมือเคลื่อนที่ทั่วไป คอมเพรสเซอร์ อุปกรณ์พ่น อุปกรณ์ระเหย ฯลฯ

ครั้งที่สอง การใช้งานและการจัดการผลิตภัณฑ์ป้องกันไฟฟ้าสถิตในไซต์การผลิต

1. การต่อสายดิน

การต่อสายดินเกี่ยวข้องกับการเชื่อมต่อผลิตภัณฑ์ป้องกันไฟฟ้าสถิตหรืออุปกรณ์อื่น ๆ เข้ากับสายกราวด์ สายดิน "อิสระ" ถูกสร้างขึ้นโดยใช้สายดินแบบฝัง ความต้านทานระหว่างสายกราวด์กับสายดินควรอยู่ที่<10Ω. Its function is to discharge any charge that may accumulate on conductors. For static electricity accumulated on conductors (such as the human body), grounding is usually used to conduct it away.

การต่อลงดินทำได้โดยวิธีการต่อไปนี้:

1 ต่อสายดินร่างกายมนุษย์ผ่านสายรัดข้อมือ

2 การต่อสายดินร่างกายมนุษย์ผ่านรองเท้าป้องกันไฟฟ้าสถิต (หรือเชือกผูกรองเท้า) และพื้นป้องกันไฟฟ้าสถิต

3 การต่อสายดินพื้นผิวโต๊ะทำงาน

④ เครื่องมือทดสอบการต่อสายดิน ที่จับเครื่องมือ และหัวแร้งบัดกรี

⑤ การต่อสายดินและเสื่อป้องกันไฟฟ้าสถิตย์

⑥ การต่อสายดิน-รถเข็น กล่อง และชั้นวางป้องกันไฟฟ้าสถิตทุกครั้งที่เป็นไปได้

⑦ การต่อสายดินของเก้าอี้ป้องกันไฟฟ้าสถิตย์-

2. โต๊ะทำงานเพื่อความปลอดภัยป้องกันไฟฟ้าสถิต-: 1 ประกอบด้วยโต๊ะทำงาน แผ่นรองป้องกันไฟฟ้าสถิต - ขั้วต่อสายรัดข้อมือ และสายดิน หากจำเป็น ควรจัดเตรียมอุปกรณ์ป้องกัน-ไฟฟ้าสถิต เช่น เครื่องสร้างประจุไอออนที่ผลิตโดยบริษัทของเรา ② แผ่นป้องกันไฟฟ้าสถิต-ควรมีขั้วต่อสายรัดข้อมืออย่างน้อยสองตัว ขั้วต่อสำหรับผู้ปฏิบัติงานและอีกขั้วต่อสำหรับช่างเทคนิค/ผู้ตรวจสอบ 3. ไม่อนุญาตให้วางกล่องพลาสติก ยาง กระดาษแข็ง แก้ว และสิ่งของอื่นๆ ที่ทำให้เกิดไฟฟ้าสถิตได้ง่าย-ไว้บนโต๊ะทำงานเพื่อความปลอดภัยที่ป้องกันไฟฟ้าสถิต- ภาพวาดและเอกสารควรใส่ไว้ใน-ถุงเอกสารป้องกันไฟฟ้าสถิต

3. อุปกรณ์กำจัดไฟฟ้าสถิต: ควรวางเครื่องสร้างประจุไอออนไว้บนโต๊ะประกอบผลิตภัณฑ์ซึ่งมีไฟฟ้าสถิตเกิดขึ้นได้ง่าย การเป่าเครื่องสร้างประจุไอออนลงบนผลิตภัณฑ์สามารถกำจัดไฟฟ้าสถิตที่เกิดขึ้นได้อย่างรวดเร็วทุกเมื่อ

4. สายรัดข้อมือป้องกันไฟฟ้าสถิต-: บุคลากรที่ต้องใช้งานอุปกรณ์ที่ไวต่อไฟฟ้าสถิตโดยตรง-ต้องสวมสายรัดข้อมือป้องกันไฟฟ้าสถิต- สายรัดข้อมือควรสัมผัสกับผิวหนังได้ดี และความต้านทานต่อกราวด์ของระบบสายรัดข้อมือควรอยู่ในช่วง 750KΩ-10.5MΩ สายรัดข้อมือป้องกันไฟฟ้าสถิตควรได้รับการทดสอบความเสียหายเป็นประจำโดยใช้เครื่องทดสอบสายรัดข้อมือ สามารถใช้เครื่องทดสอบสายรัดข้อมือของบริษัทเราได้ บริษัทที่มีทรัพยากรหรือความต้องการสูงกว่าควรใช้อุปกรณ์ตรวจสอบสายรัดข้อมือแบบออนไลน์อย่างเหมาะสม เนื่องจากอุปกรณ์นี้จะเชื่อมต่อสายรัดข้อมือเข้ากับสายกราวด์ ช่วยให้สามารถตรวจจับความเสียหายของสายรัดข้อมือและการสวมใส่ของพนักงานได้แบบเรียลไทม์

5. เสื้อผ้าป้องกันไฟฟ้าสถิต: บุคลากรที่เข้าสู่พื้นที่ทำงานที่มีการป้องกันไฟฟ้าสถิต และผู้ที่ต้องจับต้องอุปกรณ์ที่ไวต่อไฟฟ้าสถิต-ต้องสวมชุดทำงานที่ป้องกันไฟฟ้าสถิต โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่แห้งและมีความชื้นสัมพัทธ์ต่ำกว่า 50% (เช่น ฤดูหนาว) ผ้าของชุดทำงานควรเป็นไปตามมาตรฐานแห่งชาติที่เกี่ยวข้อง

6. รองเท้าป้องกันไฟฟ้าสถิตย์: บุคลากรที่เข้าสู่พื้นที่ทำงานป้องกันไฟฟ้าสถิตควรสวมรองเท้าป้องกันไฟฟ้าสถิต ผู้สวมใส่รองเท้าธรรมดาควรใช้สายรัดรองเท้าที่เป็นสื่อกระแสไฟฟ้า ฝาครอบรองเท้าป้องกันไฟฟ้าสถิต หรือสายรัดส้น รองเท้าป้องกันไฟฟ้าสถิตควรได้รับการทดสอบประสิทธิภาพการป้องกันไฟฟ้าสถิตเป็นประจำโดยใช้เครื่องทดสอบที่ครอบคลุมร่างกายมนุษย์ สามารถใช้เครื่องทดสอบที่ครอบคลุมร่างกายมนุษย์ SL-031 ของบริษัทของเราได้

7. ถุงเท้าป้องกันไฟฟ้าสถิตย์: หลายบริษัทละเลยความสำคัญของถุงเท้าป้องกันไฟฟ้าสถิตซึ่งเป็นสิ่งที่ไม่ถูกต้อง เมื่อสวมรองเท้าป้องกันไฟฟ้าสถิต- ควรสวมถุงเท้าป้องกันไฟฟ้าสถิต- หากไม่มีถุงเท้าป้องกันไฟฟ้าสถิต- คุณสามารถสวมถุงเท้าผ้าฝ้ายได้ แต่ควรหลีกเลี่ยงถุงเท้าไนลอน ถุงเท้าไนลอนมีค่าการนำไฟฟ้าต่ำ และจะป้องกันไม่ให้เกิดไฟฟ้าสถิตย์กับรองเท้าป้องกันไฟฟ้าสถิต- บางครั้ง เมื่อทดสอบรองเท้าป้องกันไฟฟ้าสถิต-ที่ผ่านการรับรองกับผู้ทดสอบที่ครอบคลุมร่างกายมนุษย์ พบว่ามีความต้านทานสูงเกินไป เนื่องจากสวมถุงเท้าไนลอน

8. ตัวเก็บประจุป้องกันไฟฟ้าสถิต-: ถุงเก็บส่วนประกอบ กล่องหมุนเวียน ชั้นวางสำหรับขนถ่าย PCB ฯลฯ ในพื้นที่การผลิตควรมีการป้องกันป้องกันไฟฟ้าสถิต- ไม่อนุญาตให้ใช้ภาชนะโลหะและภาชนะธรรมดา หากจำเป็น ควรต่อสายดินภาชนะที่ใช้เก็บส่วนประกอบ

9. สายพานลำเลียงและเพลาขับที่ใช้ในสายการผลิตควรติดตั้งแปรงลงกราวด์และแท่งรองรับ-ที่ป้องกันไฟฟ้าสถิต อุปกรณ์กำจัดไฟฟ้าสถิต เช่น พัดลมไอออนและแท่งไอออนที่ผลิตโดยบริษัทของเรา สามารถใช้กับพื้นผิวของสายพานลำเลียงได้

10. อุปกรณ์ประกอบ อุปกรณ์ทดสอบ เครื่องมือเชื่อม และอุปกรณ์ต่างๆ ที่ใช้ในพื้นที่การผลิต ควรมีสายดินที่ดีทั้งหมด

11. เครื่องทดสอบที่ครอบคลุมร่างกายมนุษย์: ควรติดตั้งเครื่องทดสอบที่ครอบคลุมร่างกายมนุษย์ที่ทางเข้าพื้นที่การผลิต ทุกคนที่เข้าสู่พื้นที่การผลิตจะต้องผ่านการทดสอบป้องกันไฟฟ้าสถิต-และผ่านการทดสอบก่อนเข้า เครื่องมือทดสอบที่ครอบคลุมร่างกายมนุษย์ของบริษัทของเราสามารถทดสอบความต้านทานโดยรวมของรองเท้าป้องกันไฟฟ้าสถิตย์ สายรัดข้อมือ และร่างกายมนุษย์
