รู้เบื้องต้นเกี่ยวกับการใช้เครื่องทดสอบความต้านทานพื้นผิวค้อนหนัก

รู้เบื้องต้นเกี่ยวกับการใช้เครื่องทดสอบความต้านทานพื้นผิวค้อนหนัก

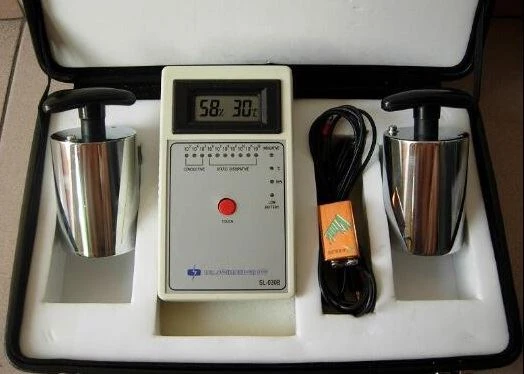

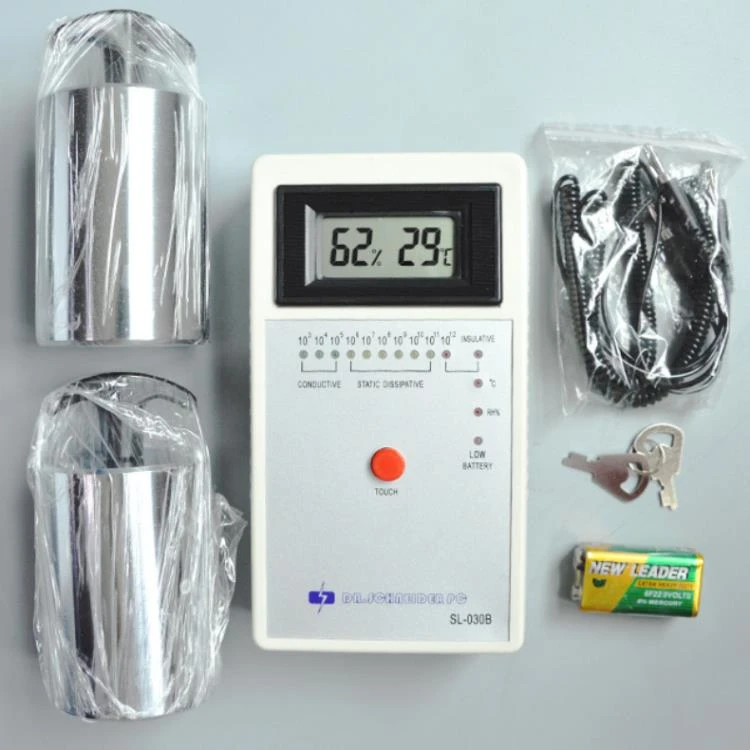

เครื่องทดสอบความต้านทานพื้นผิวค้อนหนักคืออะไร? เครื่องทดสอบความต้านทานพื้นผิวค้อนหนักเป็นเครื่องทดสอบความต้านทานไฟฟ้าสถิตที่มีการใช้พลังงานต่ำ ซึ่งสามารถวัดความต้านทานพื้นผิว ความต้านทานพื้นผิว ความต้านทานปริมาตร และความต้านทานกราวด์ของวัตถุ ความแม่นยำในการวัดสูง รวดเร็ว และใช้งานง่าย เหมาะอย่างยิ่งสำหรับห้องปฏิบัติการที่มีความต้องการสูงและสายการตรวจจับอัตโนมัติ ต่อไป Runfengyuan จะให้คำแนะนำเฉพาะเกี่ยวกับการใช้เครื่องทดสอบความต้านทานพื้นผิวแบบตุ้มน้ำหนัก

เครื่องทดสอบความต้านทานพื้นผิวประเภทน้ำหนักจะวัดความต้านทานพื้นผิวของผลิตภัณฑ์ป้องกันไฟฟ้าสถิตย์เพื่อตรวจจับความสามารถในการป้องกันไฟฟ้าสถิตย์ของผลิตภัณฑ์ป้องกันไฟฟ้าสถิตย์ ขั้นแรก ตรวจสอบให้แน่ใจว่าพื้นผิวที่จะทำการทดสอบนั้นสะอาดและปราศจากมลภาวะก่อนทำการตรวจวัด

วิธีใช้เครื่องทดสอบความต้านทานพื้นผิวแบบค้อน:

1. การวัดความต้านทานพื้นผิว:

วิธีการวัดอิมพีแดนซ์ของโพรบขนานเป็นวิธีการวัดที่สอดคล้องกับมาตรฐาน EOS/ESD-S11.11-1993 เป็นวิธีที่รวดเร็วในการวัดความต้านทานของวัสดุที่มีลักษณะแบนราบ วิธีนี้เหมาะสำหรับการวัดวัสดุหลายชั้นด้วย แต่ต้องระบุสภาวะอุณหภูมิและความชื้นระหว่างการวัดไว้ในรายงานอิมพีแดนซ์

1. วางนาฬิกาบนพื้นผิวของวัตถุที่จะวัด

2. หมุนสวิตช์ไปที่ตำแหน่งแรงดันไฟฟ้าที่ต้องการ (10V หรือ 100V)

3. กดปุ่มวัดต่อด้วยแรงกดประมาณ 5 ปอนด์ ในขณะนี้ หน้าจอ LCD จะแสดงค่าความต้านทานพื้นผิว อุณหภูมิ และความชื้นสัมพัทธ์ที่วัดได้ กระบวนการวัดทั้งหมดใช้เวลาประมาณสิบห้าวินาที

·หน่วยของอิมพีแดนซ์พื้นผิวคือโอห์ม/□

·หน่วยอุณหภูมิต่อช็อต

·หน่วยความชื้นสัมพัทธ์คือเปอร์เซ็นต์

ในการวัดแต่ละครั้ง หลังจากกดปุ่มการวัด มิเตอร์ ACL-800 จะแสดงค่าการวัดการตัดแต่งอย่างต่อเนื่อง และภายในประมาณสี่สิบห้าวินาทีหลังจากปล่อยปุ่ม ค่าการวัดล่าสุดจะแสดงขึ้น

4. วิธีการวัดอิมพีแดนซ์ของโพรบวงแหวนศูนย์กลาง

เสียบปลั๊กต่อเข้ากับแจ็ค 3.5 มม. สองตัวของมิเตอร์ แล้วต่อปลั๊กกล้วยกับโพรบวงแหวนศูนย์กลาง (อุปกรณ์เสริม) หลังจากวางโพรบบนพื้นผิวของวัตถุที่จะทดสอบและกดปุ่มเป็นเวลาประมาณ 15 วินาที เครื่องทดสอบความต้านทานพื้นผิวที่ถ่วงน้ำหนักจะแสดงอุณหภูมิที่ถูกต้องและความชื้นสัมพัทธ์บนหน้าจอ LCD และค่าอิมพีแดนซ์พื้นผิวที่ถูกต้องจะแสดงบน หน้าจอ LCD ค่าที่อ่านด้านบนคูณด้วย 10 และหน่วยคือ ohm/□ ตัวอย่างเช่น: การแสดงผลบนหน้าจอคริสตัลคือ 3.5×10 4 โอห์ม/□; ค่าอิมพีแดนซ์ที่แท้จริงคือ 3.5×10 5 โอห์ม/□

2. การวัดความต้านทานพื้นผิว

วิธีการวัดนี้เป็นไปตามข้อกำหนดในการวัด EOS/ESD-S4.1 เพื่อวัดความต้านทานระหว่างจุดสองจุดโดยไม่ขึ้นกับพื้น ผลการวัดที่ได้จากวิธีการวัดนี้และการประมวลผลของวัตถุที่วัดได้ระหว่างหัววัดขนาด 5 ปอนด์สองตัว ระยะห่างและปัจจัยอื่นๆ สัมพันธ์กัน ดังนั้นควรเลือกขั้นตอนการวัดที่ถูกต้อง และการทดสอบควรทำภายใต้ข้อกำหนดเดียวกัน เงื่อนไขการวัดทุกครั้ง

1. เสียบปลั๊กต่อเข้ากับแจ็ค 3.5 มม. สองตัวของมิเตอร์ แล้วต่อปลั๊กกล้วยกับโพรบ 5 ปอนด์สองตัว

2. วางโพรบสองตัวบนพื้นผิวของวัตถุที่จะวัดตามขั้นตอนการวัด

3. เลือกค่าแรงดันไฟฟ้าที่ต้องการ (10 โวลต์หรือ 100 โวลต์) สำหรับเครื่องทดสอบความต้านทานพื้นผิวน้ำหนัก

4. กดสวิตช์จนกว่าค่าแรงดันที่เลือก (10V หรือ 100V) จะปรากฏขึ้น กดสวิตช์ต่อไปจนกว่าความต้านทานที่วัดได้ (เป็นโอห์ม) ความชื้นสัมพัทธ์และอุณหภูมิจะแสดงบนหน้าจอ LCD

3. การวัดความต้านทานพื้นผิวสู่พื้น

วิธีการวัดนี้ใช้เพื่อวัดความต้านทานพื้นผิวระหว่างจุดบนพื้นผิวของวัตถุกับจุดต่อลงดินอีกจุดหนึ่งบนพื้นผิว วิธีการวัดเป็นไปตามมาตรฐานการวัด EOS/ESDS4.1

1. เสียบปลายด้านหนึ่งของสายทั้งสองเข้ากับแจ็ค 3.5 มม. สองตัวของนาฬิกา จากนั้นต่อสายหนึ่งเข้ากับคลิปจระเข้ และอีกสายหนึ่งเข้ากับโพรบดิสก์ขนาด 5 ปอนด์

2. เชื่อมต่อคลิปจระเข้กับจุดกราวด์ที่รู้จัก และวางโพรบดิสก์บนพื้นผิวของวัตถุที่จะวัดตามข้อกำหนดในการวัด

3. กดปุ่มวัดของเครื่องทดสอบความต้านทานพื้นผิวค้อนหนักจนกว่าความต้านทาน (เป็นโอห์ม) ความชื้นสัมพัทธ์และอุณหภูมิจะแสดงบนจอแสดงผล ผลการวัดเป็นไปตามมาตรฐานการวัด EIA, EOS/ESD, ANSI, IEC-93, CECC, ASTM เพื่อให้แน่ใจว่าได้ผลลัพธ์การวัดที่มีความแม่นยำสูงเมื่อทำการวัดวัสดุที่มีความต้านทานสูง ต้องใช้ความระมัดระวังไม่ให้สายวัดทั้งสองทับซ้อนกัน และอย่าสัมผัสหัววัด ตะกั่ว และวัตถุที่ทดสอบด้วยมือของคุณ
