FMX-003 คู่มือการใช้งานเครื่องทดสอบแรงดันไฟฟ้าสถิต
เปลือกทำจากวัสดุป้องกันไฟฟ้าสถิตย์และมีตัวล็อคสายดินเพื่อให้แน่ใจว่าผลการวัดถูกต้องและเชื่อถือได้ จอแสดงผลมีตัวเลขและกราฟิกที่ชัดเจนและชัดเจน
สามารถติดตั้งบอร์ดวัดสมดุลไอออนเพื่อวัดแรงดันตกค้างของเครื่องกำเนิดไอออนด้วยช่วงที่วัดได้ +/-200V
ช่วงการวัดสนามไฟฟ้า +/-20Kv ＊ 2 LED กำหนดระยะการทำงาน 25mm
สามารถติดตั้งบอร์ดวัดสมดุลไอออน (+/-200V)

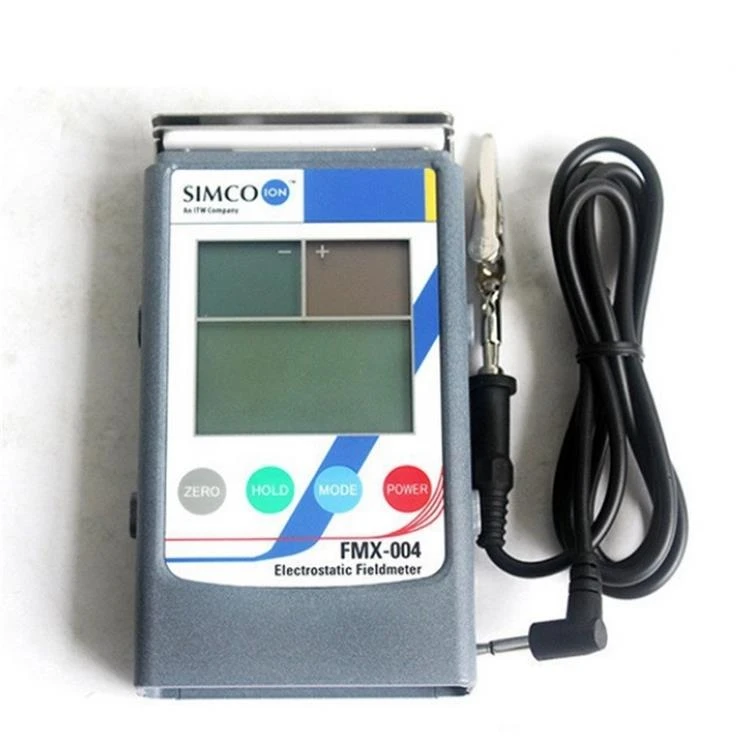

FMX-003 เครื่องทดสอบแรงดันไฟฟ้าไฟฟ้าสถิตได้รับการอัพเกรดเป็นเครื่องทดสอบแรงดันไฟฟ้าไฟฟ้าสถิต FMX-004 รูปภาพด้านล่างเป็นภาพจริง
กดครั้งเดียวเพื่อรีเซ็ต
กดครั้งเดียวเพื่อแสดงการล็อค
ปิดอัตโนมัติเมื่อไม่ได้ใช้งาน
การแสดงประสิทธิภาพของแบตเตอรี่
ฟังก์ชัน: ตรวจจับประจุไฟฟ้าสถิตของอุปกรณ์ในที่ทำงาน พื้นผิวการทำงาน และเครื่องมือ ESD ได้อย่างมีประสิทธิภาพ
คุณสมบัติ: ข้อมูลการทดสอบจอแสดงผล LCD/ระดับ, การเก็บรักษาข้อมูลการทดสอบ, จอแสดงผลดิจิตอลที่ชัดเจน, ช่วงสูง/ต่ำ
เอาต์พุต: LCD สีแดงแสดงประจุบวก LCD สีน้ำเงินแสดงประจุลบ
ช่วงการวัด: (0 ~ ± 1.49kv ช่วงต่ำ) บวกหรือลบ 1kv-20kv (ช่วงสูง)
ทดสอบความถูกต้อง: ± 10%
แหล่งพลังงาน: 9V
ความแม่นยำ: ความแม่นยำช่วงต่ำ: บวกหรือลบ 0.1kv; ความแม่นยำช่วงสูง: บวกหรือลบ 1kv
แรงดันไฟฟ้าขาเข้า: 9V, 6F22 แบตเตอรี่แมงกานีส
สนามไฟฟ้าสถิตสามารถวัดได้: +/-(0.00-20.0kV) (การปรับการแสดงผลอัตโนมัติ)
การวัดระยะทางมาตรฐาน: 25 มม.+/-1 มม.
สามารถวัดความสมดุลของไอออนได้: +/-(0-200V)
วัดระยะทางตาม: ESD－STM3.1-2000 lonization standard
อัพเดตจอแสดงผล LCD: 5 ครั้งต่อวินาที
เวลาตอบสนอง: 1 วินาที
อุณหภูมิและความชื้นในการทำงาน: 10? 40 องศา C/RH: 0? 60%R
จอแสดงผลกราฟิก: บวก: สีแดง / ลบ: สีน้ำเงิน
สัญญาณเตือนด้วยเสียง: เปิดเครื่อง / ปิดอัตโนมัติเมื่อไม่ได้ใช้งาน / เกินขอบเขตที่วัดได้
ปิดอัตโนมัติ: ไม่ได้ใช้งานประมาณ 5 นาที
การสลับโหมดการวัด
สนามไฟฟ้าสถิต: กดสวิตช์เปิดปิดเพียงครั้งเดียวจะมีเสียงบี๊บ
ความสมดุลของไอออน (โปรดติดตั้งแผงวัดความสมดุลของไอออนก่อน) กด Zero และ Power พร้อมกันจะมีเสียงบี๊บสองครั้ง
น้ำหนัก/ปริมาตร 0.13 กก./11.5 ซม. * 6.5 ซม. * 2.5 ซม. (พร้อมแบตเตอรี่)
