เครื่องทดสอบสายรัดข้อมือ ESD

เครื่องทดสอบสายรัดข้อมือ ESD
รุ่น: HZR-171
ยี่ห้อ: EXACT
การประยุกต์ใช้: สำหรับสายรัดข้อมือ

ส่งคำถาม

เครื่องทดสอบสายรัดข้อมือ ESD

เครื่องทดสอบสายคล้องข้อมือข้อมือ 1.ESD พารามิเตอร์ทางเทคนิค

วัสดุ: พลาสติก ESD

แหล่งจ่ายไฟของผลิตภัณฑ์: แบตเตอรี่อัลคาไลน์ 9V

ช่วงการทดสอบ: 750KΩ-10MΩ

สามารถตรวจจับการเคลื่อนไหวสายรัดข้อมือต่างๆ (สายคล้องข้อมือหรือสายไฟไร้สาย) ขนาดเล็กน้ำหนักเบาใช้งานง่ายตรวจจับได้ง่าย

น้ำหนัก: 145 กรัมปริมาตร: 71 * 90 * 28 มม.

ข้อดี: ผลิตภัณฑ์นี้มีขนาดเล็กน้ำหนักเบาและใช้งานง่าย สายรัดข้อมือแต่ละข้อสามารถทดสอบได้ที่ตำแหน่งใด ๆ เพื่อทดสอบว่าสายรัดข้อมือดีหรือไม่ หากค่าความต้านทานไม่อยู่ในช่วงมาตรฐาน (750K≤R≤10MΩ) หรือพลังงานต่ำเกินไปสัญญาณเตือนจะถูกกำหนดโดยอัตโนมัติไฟสีแดงจะติดสว่างด้วยเสียงปลุก

คู่มือการใช้งาน:

ตรวจดูให้แน่ใจว่าสายรัดข้อมือเอชพีสัมผัสกับสายรัดข้อมือ กดปุ่ม "PUSH ON" หากผ่านการทดสอบไฟสัญญาณสีเขียว "OK" จะสว่างขึ้น หากสายรัดข้อมือชำรุดหรือไม่อยู่ในช่วงความต้านทานมาตรฐานไฟสีแดงพร้อมเสียงปลุก

ข้อควรระวัง:

การทดสอบสายรัดข้อมือก่อนที่จะใช้สายคล้องข้อมือเพื่อให้แน่ใจว่ามีสมรรถนะที่ดี

ผู้ใช้สายคล้องข้อมือทำให้ส่วนที่เป็นโลหะของสายคล้องข้อมือแบบไร้สายบนโลหะของรูบนตัวทดสอบสายรัดข้อมือ

2.Application:

เครื่องทดสอบสายรัดข้อมือ ESD เป็นผลิตภัณฑ์ป้องกัน ESD ทั่วไปและพื้นฐานที่ใช้กันทั่วไปใน SMT

สายการประกอบอุตสาหกรรมและอิเล็กทรอนิกส์ ใช้งานง่ายในการทำงานประเภทประหยัดที่สุด

ความต้านทานผิว	จอแสดงผล	ผล
800K OHM ถึง 10M OHM	เปิดไฟสีเขียว	ตกลงปกติ
มากกว่า 10M OHM	เปิดไฟสีเหลือง	HI สูง
น้อยกว่า 800K OHM	เปิดไฟสีแดง	LO ต่ำ

3. หลักการทดสอบสายรัดข้อมือป้องกันไฟฟ้าสถิตย์

a. การต่อสายรัดข้อมือไฟฟ้าสถิตกับสายดิน

b.Contact resistance ระหว่างสายรัดข้อมือไฟฟ้าสถิตกับผิวหนัง

c. เชื่อมต่อกับเครื่องมือดินเช่นแผ่นไฟฟ้าสถิตเสื่อ ฯลฯ

ระบบพื้นต่างๆสามารถทดสอบได้อย่างรวดเร็วและง่ายดายที่ตำแหน่งใด ๆ ขจัดความเสียหายที่เกิดจากไฟฟ้าสถิตย์และรักษาความปลอดภัยของพนักงานทุกคน เครื่องทดสอบใช้กันอย่างแพร่หลายและสามารถเชื่อมต่อกับสายรัดข้อมือแบบสายพาน ESD ทั้งหมดที่มีขั้วกล้วย สายรัดข้อมือจำนวนมากสามารถใช้งานได้ดีกับข้อดีของจุดติดต่อที่ตึงตัวความต้านทานต่อการสัมผัสต่ำการเชื่อมต่อที่ดีอายุการใช้งานยาวนานและประสิทธิภาพการป้องกันการเกิดออกซิเดชันที่ดี

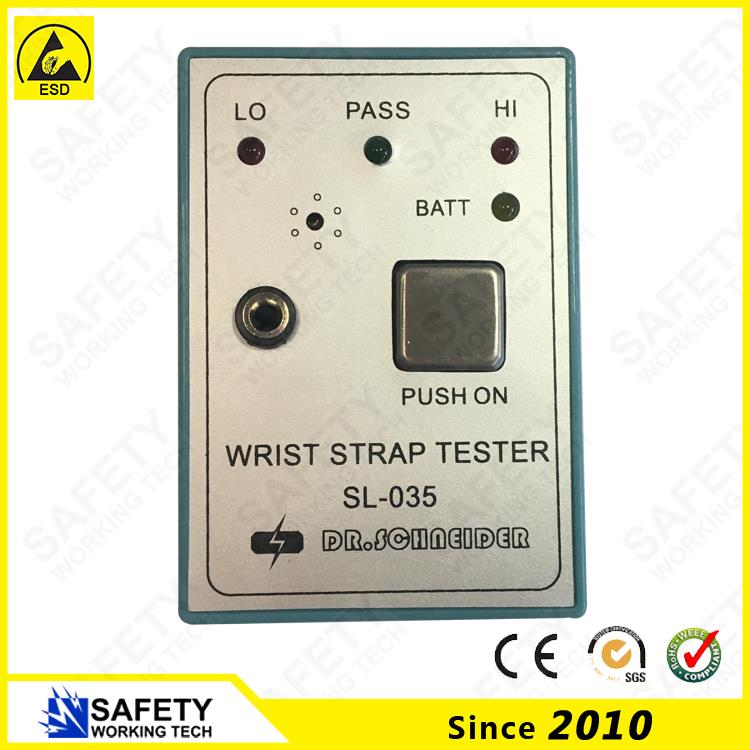

4. ภาพทดสอบ ESD สายคล้องข้อมือ

สายรัดข้อมือ monitor.jpg
