เครื่องทดสอบความต้านทานพื้นผิวดิจิตอล SL-030B
I. คำอธิบายผลิตภัณฑ์
เครื่องมือนี้เป็นเครื่องทดสอบความต้านทานพื้นผิวแบบพกพา (สูง - มิเตอร์ต้านทาน) ด้วยจอแสดงผล 3.1/2 - จอแสดงผล LCD (LED) โดยใช้ไมโครโปรเซสเซอร์แบบบูรณาการสูง ช่วงการวัดของมันอยู่ระหว่าง10E3Ωถึง10E12Ωและมีความสูง - เซ็นเซอร์อุณหภูมิดิจิตอลและความชื้นที่มีความแม่นยำสูง แรงดันไฟฟ้าทดสอบภายในจะสลับระหว่าง DC 10V และ 100V โดยอัตโนมัติ มันแสดงค่าความต้านทานโดยตรงในรูปแบบดิจิตอลที่ให้ความแม่นยำสูงการตอบสนองที่รวดเร็วความเสถียรที่ดีและการอ่านได้ง่าย เครื่องมือนี้เหมาะสำหรับการทดสอบผลิตภัณฑ์ dissipative ไฟฟ้าสถิตเช่น anti - รองเท้าสแตติก, Anti - ผลิตภัณฑ์พลาสติกและยางคงที่และการต่อต้าน - ชั้นที่เพิ่มขึ้นคงที่สำหรับห้องคอมพิวเตอร์ เครื่องทดสอบความต้านทานฉนวนดิจิตอล SL-030B (เครื่องวัดความต้านทานสูง) เหมาะสำหรับการวัดความต้านทานของฉนวนของวัสดุฉนวนผลิตภัณฑ์ไฟฟ้าและส่วนประกอบต่างๆ นอกจากนี้ยังสามารถวัดความต้านทานของฉนวนกันความร้อนของสายพลาสติกและสายเคเบิล (โดยไม่ต้องป้องกัน) ที่อุณหภูมิที่แตกต่างกัน
ii. พารามิเตอร์ทางเทคนิค
1. ช่วงการวัดความต้านทาน: 10 ×103Ωถึง 10 ×1012Ω
2. ช่วงการวัดอุณหภูมิ: -0 ถึง 50 องศา
3. ช่วงการวัดความชื้น: 0 ถึง 100%RH
4. แสดง: 3.1/2 หลัก LCD (LED)
5. ความละเอียด: 1/2000
6. ความแม่นยำ: 0.5%~ 5%
7. แรงดันไฟฟ้าทดสอบภายใน: 10V, 100V (การสลับอัตโนมัติ)
8. แหล่งจ่ายไฟ: แบตเตอรี่ 9V
9. ขนาดเครื่องมือ: 175 มม. × 98 มม. × 50 มม.
10. น้ำหนักทดสอบ: ประมาณ . 300 g
11. น้ำหนักบ๊อบหนัก: 2.5 กก. × 2 พีซี
iii. โครงสร้างเครื่องมือและหลักการทำงาน
1. โครงสร้าง
ประกอบด้วย DC High - แหล่งจ่ายไฟทดสอบแรงดันไฟฟ้า, แอมพลิฟายเออร์อิมพีแดนซ์ DC สูง - สูง, น้ำหนักและจอแสดงผล
2. หลักการปฏิบัติการ
ตามกฎของโอห์มความต้านทาน Rx ที่วัดจะเท่ากับแรงดันไฟฟ้าที่ใช้ V หารด้วยกระแสที่ฉันไหลผ่านมันเช่น r=v/i หลักการปฏิบัติการของเครื่องวัดความต้านทานสูง - (ส่วนใหญ่เป็นอะนาล็อกและส่วนใหญ่เป็นดิจิตอลสูงทั่วไป -} ความต้านทาน) คือการรักษาแรงดันไฟฟ้าคงที่ v และวัดกระแสที่ฉันไหลผ่านตัวต้านทานตัวอย่างเพื่อให้ได้ค่าความต้านทาน ดังที่แสดงในสมการเนื่องจากกระแส I เป็นสัดส่วนที่ตรงกันข้ามกับความต้านทานไม่ได้เป็นสัดส่วนโดยตรงค่าความต้านทานที่แสดงจึงไม่ใช่ - เชิงเส้น เมื่อความต้านทานไม่มีที่สิ้นสุดกระแสคือศูนย์และจุดศูนย์ในระดับคือ∞โดยมีเครื่องหมายหนาแน่นและความละเอียดต่ำ สเกลทั้งหมดไม่ใช่ - เชิงเส้น นอกจากนี้เนื่องจากแรงดันไฟฟ้า V ยังแตกต่างกันเล็กน้อยเมื่อวัดความต้านทานที่แตกต่างกันความแม่นยำของเครื่องวัดความต้านทานสูง - ปกตินั้นยากที่จะปรับปรุง SL - 030b เครื่องทดสอบความต้านทานพื้นผิวดิจิตอลดิจิตอลวัดทั้งแรงดันไฟฟ้า V ข้ามความต้านทานและกระแสที่ฉันไหลผ่านพร้อมกัน หลังจากการแปลง A/D ไมโครโปรเซสเซอร์จะคำนวณ R (ความต้านทาน) โดยการหาร V โดย I และแสดงผลลัพธ์แบบดิจิทัล แม้ว่าทั้ง V และฉันจะเปลี่ยนไปพร้อม ๆ กันค่าความต้านทานที่แสดงจะไม่ผันผวนเช่นเดียวกับในระดับสูงสามัญ - เมตรความต้านทานเนื่องจากการเปลี่ยนแปลงใน V หรือ I ทำให้เกิดความแม่นยำสูงมาก ในทางทฤษฎีข้อผิดพลาดอาจเป็นศูนย์ ในทางปฏิบัติข้อผิดพลาดอาจเป็นสองสามพันหรือหนึ่งพัน วัดอุณหภูมิและความชื้นโดยใช้เซ็นเซอร์ดิจิตอลที่นำเข้าแสดงโดยตรงโดยไมโครโปรเซสเซอร์ที่มีความแม่นยำสูงช่วงการวัดที่กว้างและการอ่านที่ชัดเจน แรงดันไฟฟ้าทดสอบไม่จำเป็นต้องเปลี่ยนด้วยตนเอง ไมโครโปรเซสเซอร์จะเลือกช่วงและแรงดันไฟฟ้าทดสอบโดยอัตโนมัติตามความต้านทานที่วัดได้
เครื่องมือนี้ปลอดภัยและเชื่อถือได้ มันจะไม่ได้รับความเสียหายแม้ว่าเทอร์มินัลทดสอบจะสั้น - วงกลมถึง 100V
3. เค้าโครงคีย์ฟังก์ชั่นเครื่องมือ
เทอร์มินัลทดสอบแรงดันไฟฟ้า 10V-100V
iv. ข้อควรระวังด้านความปลอดภัย
1. โปรดอ่านคู่มือผู้ใช้นี้อย่างระมัดระวังก่อนใช้งานและทำตามคำแนะนำทีละขั้นตอน
2. อย่าใช้อุปกรณ์เสริมใด ๆ ที่ไม่ได้ให้โดยผู้ผลิตเพื่อหลีกเลี่ยงอันตรายที่อาจเกิดขึ้น . 3. เครื่องมือนี้สามารถวัดความต้านทานฉนวนของวัตถุที่มีสายดิน ในระหว่างการทดสอบวัตถุภายใต้การทดสอบควรวางไว้บนแผ่น - แผ่นหุ้มฉนวนเพื่อป้องกันไม่ให้กระแสรั่วไหลจากผลการทดสอบ
4. เมื่อทดสอบผลิตภัณฑ์ไฟฟ้าพื้นที่อิเล็กโทรดขนาดใหญ่หรือที่สัมผัสควรเชื่อมต่อกับขั้วแรงดันไฟฟ้าสูง - สูงของเครื่องมือเพื่อลดสัญญาณรบกวนภายนอก
5. สำหรับผลิตภัณฑ์สายเคเบิลที่มีปลอกโลหะปลอกนี้สามารถใช้เป็นอิเล็กโทรดหนึ่งที่เชื่อมต่อกับขั้วต่อแรงดันไฟฟ้าสูง - สูงในขณะที่ลวดแกนเชื่อมต่อกับเทอร์มินัลอินพุต สำหรับสายเคเบิลที่ไม่มีปลอกป้องกันการเชื่อมต่อใด ๆ เป็นที่ยอมรับได้ แต่วัตถุที่อยู่ภายใต้การทดสอบจะต้องวางไว้ในโล่โลหะโดยมีโล่ต่อสายดิน
6. เมื่อความต้านทานฉนวนที่วัดได้สูงกว่า 10 ×10⁰Ωวัตถุที่อยู่ภายใต้การทดสอบควรวางไว้ในกล่องป้องกันโดยมีกล่องลงดินเพื่อป้องกันการรบกวน
7. เมื่อวัดความต้านทานปริมาตรและความต้านทานพื้นผิวให้วัดความต้านทานปริมาตรก่อนจากนั้นความต้านทานพื้นผิว มิฉะนั้นโพลาไรซ์ของวัสดุจะส่งผลต่อการวัดความต้านทานปริมาตร หากวัสดุถูกวัดซ้ำ ๆ โพลาไรเซชันอาจเกิดขึ้นทำให้การวัดเป็นไปไม่ได้เพิ่มเติม ในกรณีนี้หยุดการทดสอบอนุญาตให้วัสดุพักเป็นเวลา 8-10 ชั่วโมงหรือทำความสะอาดด้วยแอลกอฮอล์ที่ปราศจากน้ำแห้งแล้ววัดอีกครั้งหลังจากเย็นลง
8. ในระหว่างการทดสอบอย่าแตะเทอร์มินัลแรงดันไฟฟ้า - สูงหรือการเชื่อมต่อเพื่อหลีกเลี่ยงการช็อกไฟฟ้า
9. หลีกเลี่ยงการใช้เครื่องมือในสภาพแวดล้อมต่อไปนี้:
. หลีกเลี่ยงแสงแดดโดยตรงฝนหรือสภาพชื้น
ข. หลีกเลี่ยงไฟและอุณหภูมิสูงเพื่อป้องกันความร้อนสูงเกินไป
ค. เมื่อย้ายหรือซ่อมแซมให้ปิดพลังงานและปลดการเชื่อมต่อโอกาสในการทดสอบ
V. การใช้งานและการดำเนินงาน
SL-030B มีตัวบ่งชี้แรงดันไฟฟ้าแบตเตอรี่ต่ำ ไฟแสดงสถานะ "แบตเตอรี่ต่ำ" จะส่องสว่างเมื่อแรงดันแบตเตอรี่ลดลงต่ำกว่า 6 โวลต์ มันเป็นเครื่องทดสอบมัลติฟังก์ชั่นที่มีจอแสดงผลดิจิตอลวัดอุณหภูมิแวดล้อมความชื้นและความต้านทานพื้นผิว การวัดอุณหภูมิและความชื้นโดยรอบ: กดปุ่มทดสอบค้างไว้ LED สีแดงถัดจาก "ปริญญา" จะกะพริบ จอแสดงผลจะแสดงอุณหภูมิปัจจุบัน กดปุ่มทดสอบต่อไป หลังจากไม่กี่วินาทีเครื่องมือจะเปลี่ยนเป็นการวัดความชื้นโดยอัตโนมัติและ LED สีแดงถัดจาก "ปริญญา" จะปิดในขณะที่ LED สีแดงถัดจาก "RH%" จะกะพริบ จอแสดงผลจะแสดงความชื้นรอบข้างในปัจจุบัน หลังจากประมาณ 15 วินาทีค่าความต้านทานพื้นผิวที่วัดได้จะแสดงบนหน้าจอ LCD และ LED จะระบุถึงความต้านทานที่วัดได้

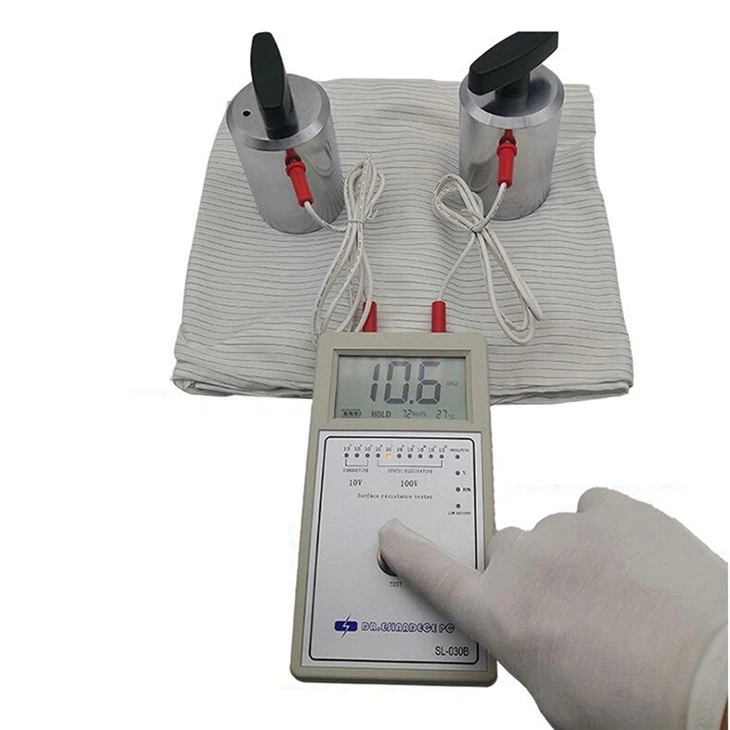

เครื่องทดสอบความต้านทานพื้นผิวดิจิตอล SL-030B ของเราเหมาะอย่างยิ่งในการทดสอบผ้า ESD และวัสดุ ESD อื่น ๆ
