เครื่องทดสอบป้องกันไฟฟ้าสถิตย์

<1> ฟังก์ชั่นการทำงาน

SL-030B เครื่องทดสอบป้องกันไฟฟ้าสถิตย์มีฟังก์ชั่นบ่งชี้แรงดันแบตเตอรี่ โหมดแหล่งจ่ายไฟของโมดูลอุณหภูมิและความชื้นเป็นอิสระจากโหมดแหล่งจ่ายไฟของการทดสอบความต้านทาน อุณหภูมิและความชื้นของแบตเตอรี่ใช้ไฟฟ้าเพียงเล็กน้อย มันจะถูกใช้เป็นเวลาสองปีและจะไม่หายไปเนื่องจากการกระทำของสวิตช์

<2> คุณสมบัติของสินค้า

1. เมื่อแรงดันแบตเตอรี่ต่ำกว่า 5 โวลต์ไฟแสดงสถานะ LWBATTERY จะกะพริบ

2 กับอุณหภูมิและความชื้นจอแสดงผลดิจิตอล

3. เครื่องมือวัดแบบมัลติฟังก์ชั่นที่ใช้วัดความชื้นอุณหภูมิและความต้านทานพื้นผิวรอบข้าง

<3>.技术参数

แรงดันใช้งาน	DC9V
อายุแบตเตอรี่	40 ชั่วโมง (ทำงานต่อเนื่อง)
แสดงความแม่นยำ	1/2 ± 1%
ขนาด	170 มม. × 100 มม. × 40 มม
น้ำหนักเครื่อง	350g
น้ำหนักของค้อน	2.5 ± 0.2kg / ชิ้น
การวัดอุณหภูมิ	° 0-100C
วัดความชื้น	0-100% RH

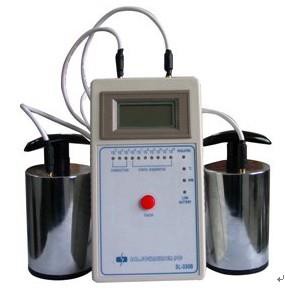

SL-030B TESTER.jpg

SL-030B เครื่องมือวัดความต้านทานพื้นผิว

<4> การแนะนำสินค้า

SL-030B เครื่องทดสอบความต้านทานพื้นผิว (หรือที่เรียกว่าเครื่องทดสอบความต้านทานพื้นผิวค้อนหนัก) วัดความต้านทานพื้นผิวของวัตถุเพื่อตรวจสอบความสามารถในการป้องกันไฟฟ้าสถิตของวัตถุ เครื่องทดสอบความต้านทานพื้นผิว SL-030B เป็นไปตามวิธีการทดสอบมาตรฐาน ASTM D-257 เมื่อทำการทดสอบให้วางน้ำหนักสองน้ำหนักบนพื้นผิวของวัตถุที่ต้องการวัดและกดปุ่มสีแดง เครื่องมือจะแสดงค่าความต้านทานเฉพาะของพื้นผิวของวัตถุ

SL-030B เครื่องทดสอบความต้านทานพื้นผิวของค้อนหนักเป็นเครื่องมือที่แม่นยำสำหรับการทดสอบความต้านทานพื้นผิวของวัตถุ มันสามารถแสดงผลด้วย LEDs ตั้งแต่ 103 ~ 1012

ในขณะเดียวกันก็สามารถให้อุณหภูมิและความชื้นของสภาพแวดล้อมที่คุณกำลังทดสอบ - จากหน้าจอ LCD มีกาวนำไฟฟ้าภายใต้น้ำหนักสองชิ้นเพื่อให้การทดสอบแม่นยำยิ่งขึ้น

<5> คำแนะนำสำหรับการใช้งาน

วางตุ้มน้ำหนักทั้งสองไว้บนพื้นผิวของวัตถุและรักษาความสะอาด ปรับระยะห่างระหว่างน้ำหนักสองน้ำหนักเพื่อให้แน่ใจว่าเชื่อมต่อสายไฟทั้งสองระหว่างน้ำหนักกับเครื่องมือแล้ว

จากนั้นเปิดสวิตช์อุณหภูมิและความชื้นที่มุมขวาล่างของเครื่องมือประมาณสองวินาทีหลังจากการแสดงอุณหภูมิและความชื้นเป็นปกติ ณ จุดนี้ให้กดปุ่มสีแดงค้างไว้ตรงกลางของเครื่องดนตรีเครื่องมือจะเข้าสู่ค่าบวก

มักจะทดสอบผลการทดสอบจะปรากฏบนไฟ LED ของเครื่องมือหลังจากยืนยันการทดสอบปล่อยมือก็โอเค

<6> ข้อควรระวัง

1. ระยะห่างระหว่างสองน้ำหนักของพื้นผิววัตถุทดสอบเป็นปกติภายใน 30 ซม.

2. หลังจากการทดสอบแต่ละครั้งเสร็จสิ้นโปรดปิดเครื่องเพื่อหลีกเลี่ยงการสิ้นเปลืองแบตเตอรี่

3. ห้ามมิให้สัมผัสชิ้นส่วนโลหะของน้ำหนักทั้งสองด้วยมือในระหว่างการทดสอบ

4. เมื่อหลอด LWBATTERY กะพริบเป็นสีแดงโปรดเปลี่ยนแบตเตอรี่ทันที

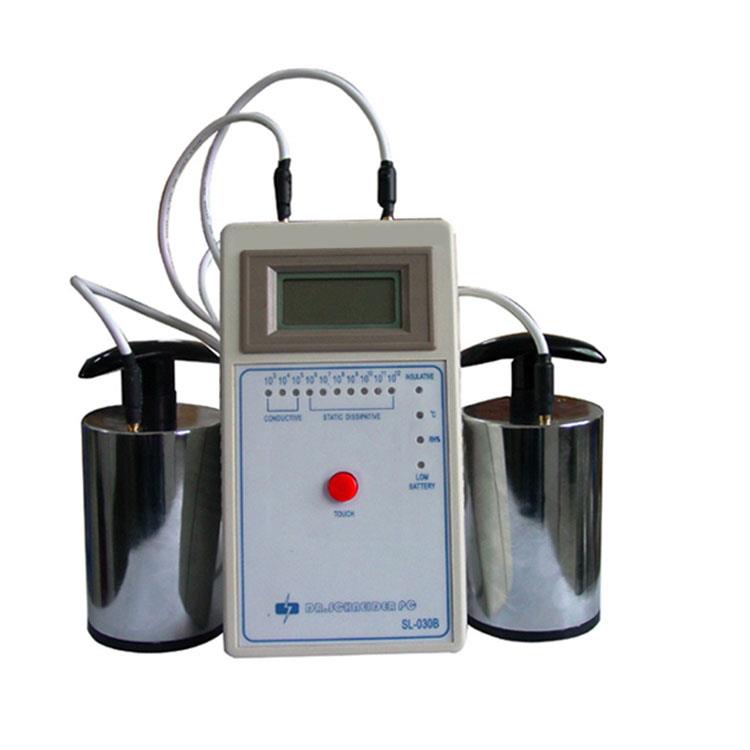

ลดราคา SL-030B TESTER.jpg

SL-030B ผลิตภัณฑ์ป้องกันไฟฟ้าสถิตย์แบบดิจิตอล meter meter ชนิดต้านทานพื้นผิวhammer meter.jpg

<7> ชนิด

เครื่องทดสอบไฟฟ้าสถิตแบบพกพา SL-030B

มันวัดความต้านทานความชื้นและอุณหภูมิ

การวัดความต้านทานพื้นผิว 103-1012 โอห์ม / m2 ความต้านทานการวัด 103-1012 โอห์ม

ความชื้นสัมพัทธ์: 10% -90% RH

·อุณหภูมิ: 0 ° C-37.8 ° C

·ความแม่นยำสูง - เต็มรูปแบบ

·อิเล็กโทรดรวมอยู่ด้วย: 2 5 ปอนด์, 2.5 นิ้ว RTT, อิเล็กโทรดดิสก์ RTG, อิเล็กโทรดทดสอบพื้นผิวอิมพีแดนซ์ 2 นิ้ว 3 นิ้ว

·จอแสดงผลดิจิตอล LCD

·แบตเตอรี่แบบชาร์จไฟได้

·การวัดเสื่อตาราง, การเคลือบพื้น, แลคเกอร์, สายรัดข้อมือ, หลวม, รองเท้า (รองเท้าหุ้ม), กระเป๋าและภาชนะบรรจุ

ACL-800 Megger ได้รับการออกแบบตามขั้นตอนการทดสอบของ EOS / ESD, CECC, ASTM และ UL สำหรับการวัดความต้านทานหรือความต้านทานของพื้นผิวตัวนำประจุไฟฟ้าสถิตย์และไฟฟ้าสถิตทั้งหมด เครื่องวัดคุณภาพใช้งานง่ายและมีความน่าเชื่อถือสูงสามารถวัดความชื้นสัมพัทธ์และอุณหภูมิที่มีผลต่อประสิทธิภาพทางไฟฟ้า

<8> คุณสมบัติ:

·วัดความต้านทานอุณหภูมิและความชื้นตามมาตรฐาน ESD, S4.1, S7.1 และ S11.11

·ช่วง 103-1012 โอห์ม / □สามารถทดสอบคุณสมบัติทางไฟฟ้าของวัสดุต่างๆ

·ขนาดการวัด 10 volt / 100 volt สำหรับพื้นผิวงานและพื้นมาตรฐาน

·กล่องป้องกันเครื่องมือพลาสติกเพื่อป้องกันความเสียหายต่อเครื่องมือ

·น้ำหนักเบาเพียง 150Z (425g) พกพาสะดวก

·จอแสดงผลดิจิตอล LCD ใช้งานง่ายอ่านง่าย

·ฟังก์ชั่นปิดเครื่องอัตโนมัติเพื่อยืดอายุแบตเตอรี่

·กลับศูนย์โดยอัตโนมัติเพื่อให้แน่ใจว่าถูกต้อง

หัววัดแบบขนานหัววัด 5 ปอนด์และหัววัดอิมพิแดนซ์ในตัวทั้งหมดสอดคล้องกับมาตรฐาน ASTM, EOS และ CECC

·การติดตาม NIST รับประกัน ISO9000

·โพรบที่ถอดเปลี่ยนได้เพื่อยืดอายุการใช้งาน

· 9V DC หรือ NiCd แบตเตอรี่แบบชาร์จหรือ AC หม้อแปลงทั่วไปในสหรัฐอเมริกาและต่างประเทศ

<9> .ACL-800 Megohmmeter คู่มือการใช้งาน

ก่อนการวัดอันดับแรกให้แน่ใจว่าพื้นผิวที่จะทดสอบนั้นสะอาดและปราศจากสิ่งปนเปื้อน

ประการแรกความต้านทานพื้นผิว: (ความต้านทานพื้นผิว)

1 วิธีการต้านทานแบบขนานของโพรบ (วิธีการต้านทานแบบขนานของโพรบ)

วิธีการตรวจวัดอิมพิแดนซ์โพรบแบบขนานเป็นวิธีการวัดที่สอดคล้องกับมาตรฐาน EOS / ESD-S11.11-1993 ซึ่งเป็นวิธีการที่รวดเร็วในการวัดค่าความต้านทานของวัสดุชุดภาพถ่าย วิธีนี้ยังเหมาะสำหรับการวัดวัสดุหลายชั้น แต่ต้องระบุเงื่อนไขอุณหภูมิและความชื้น ณ เวลาที่ทำการวัดในรายงานค่าอิมพีแดนซ์

A. วางนาฬิกาบนพื้นผิวของวัตถุที่ต้องการวัด

B. ปรับสวิตช์ไปยังตำแหน่งแรงดันไฟฟ้าที่ต้องการ (10 โวลต์หรือ 100 โวลต์)

C. กดปุ่มวัดค้างไว้ที่ความดันประมาณ 5 ปอนด์ หน้าจอ LCD จะแสดงค่าความต้านทานพื้นผิวอุณหภูมิและค่าความชื้นสัมพัทธ์ที่วัดได้ กระบวนการวัดทั้งหมดอยู่ที่ประมาณสิบห้าวินาที

•หน่วยความต้านทานพื้นผิวคือโอห์ม

•หน่วยอุณหภูมิกำลังยิง

•หน่วยความชื้นสัมพัทธ์เป็นเปอร์เซ็นต์

ในการวัดแต่ละครั้งหลังจากกดปุ่มการวัด ACL-800 จะแสดงค่าการวัดการตัดแต่งอย่างต่อเนื่อง ภายในประมาณสี่สิบห้าวินาทีหลังจากปล่อยปุ่มค่าที่วัดได้ล่าสุดจะปรากฏขึ้น

2. วิธีการต้านทานตัวตรวจสอบแหวนศูนย์กลาง (อุปกรณ์เสริมโพรบแหวนศูนย์กลาง) ใส่ตัวเชื่อมต่อเข้ากับแจ็ค 3.5 มม. สองตัวของนาฬิกาและเสียบปลั๊กกล้วยด้วยหัววัดแบบวงแหวนศูนย์กลาง (อุปกรณ์เสริม) ที่เกี่ยวข้อง หลังจากวางโพรบบนพื้นผิวของวัตถุที่จะทดสอบแล้วให้กดปุ่มเป็นเวลาประมาณ 15 วินาทีอุณหภูมิที่ถูกต้องและความชื้นสัมพัทธ์จะปรากฏขึ้นบนจอ LCD ค่าความต้านทานพื้นผิวที่ถูกต้องคูณด้วย 10 บนหน้าจอ LCD หน่วยเป็นโอห์ม

ตัวอย่างเช่น: หน้าจอคริสตัลแสดง 3.5 x 104 โอห์ม; ค่าความต้านทานที่แท้จริงคือ 3.5 x 105 โอห์ม

ประการที่สองการวัดความต้านทานพื้นผิว (จุดต่อจุด) (การวัดความต้านทานพื้นผิว (RTT))

วิธีการวัดนี้คือการวัดความต้านทานระหว่างสองจุดโดยไม่ขึ้นกับพื้นดินตามข้อกำหนดการวัดของ EOS / ESD-S4.1 ผลการวัดที่ได้จากวิธีการวัดนี้ได้รับการประมวลผลระหว่างวัตถุที่วัดได้กับหัววัดขนาด 5 ปอนด์สองอัน ระยะทางนั้นสัมพันธ์กับปัจจัยต่าง ๆ เช่นขั้นตอนการวัดที่ถูกต้องและทุกครั้งที่ทำการทดสอบภายใต้เงื่อนไขการวัดที่ต้องการ

A. เสียบคอนเนคเตอร์เข้ากับแจ็ค 3.5 มม. สองตัวบนมิเตอร์และเชื่อมต่อปลั๊กกล้วยกับโพรบ 5 ปอนด์สองอัน

B. วางโพรบสองอันบนพื้นผิวของวัตถุที่จะทดสอบตามขั้นตอนการวัด

C เลือกค่าแรงดันไฟฟ้าที่ต้องการ (10 โวลต์หรือ 100 โวลต์)

D. กดสวิตช์จนกระทั่งค่าแรงดันไฟฟ้าที่เลือก (10 โวลต์หรือ 100 โวลต์) ปรากฏขึ้น กดสวิตช์ต่อไปจนกระทั่งความต้านทานที่วัดได้ (เป็นโอห์ม) ความชื้นและอุณหภูมิสัมพัทธ์จะแสดงขึ้นบนจอ LCD

ประการที่สามการวัดความต้านทานพื้นผิวสู่พื้นดิน (RTG) (การวัดความต้านทานพื้นผิวสู่พื้นดิน (RTG))

วิธีการวัดนี้ใช้ในการวัดความต้านทานพื้นผิวระหว่างจุดหนึ่งบนพื้นผิวของวัตถุและอีกจุดพื้นดินบนพื้นผิว วิธีการวัดเป็นไปตามมาตรฐานการวัด EOS / ESD S4.1

A. เสียบปลายด้านหนึ่งของสายไฟทั้งสองเข้ากับแจ็ค 3.5 มม. สองอันของนาฬิกาจากนั้นเชื่อมต่อหนึ่งสายเข้ากับคลิปจระเข้และอีกสายหนึ่งเข้ากับหัววัดดิสก์ 5 ปอนด์

B. เชื่อมต่อคลิปจระเข้กับจุดต่อลงดินที่รู้จักและวางหัวโพรบบนพื้นผิวของวัตถุที่จะทดสอบตามข้อกำหนดการวัด

C. กดปุ่มวัดจนกว่าค่าความต้านทาน (เป็นโอห์ม) ความชื้นสัมพัทธ์และค่าอุณหภูมิจะปรากฏบนหน้าจอ ผลการวัดเป็นไปตาม EIA

มาตรฐานการวัด EOS / ESD, ANSI, IEC-93, CECC, ASTM สำหรับวัสดุที่มีความต้านทานสูงเพื่อให้แน่ใจว่าผลการวัดที่มีความแม่นยำสูงต้องระวังไม่ให้เหลื่อมกับตัวนำทั้งสองอย่าสัมผัสกับโพรบนำและวัดวัตถุ
